一、試驗標準
試驗依據的國家標準有GB1094.1-1996《電力變壓器 第一部分 總則》、GB/T6451-1999《三相油浸電力變壓器技術叁數和要求》(6—330kV);GB/T16274-1996《油浸式電力變壓器技術參數和要求500kV》;JB/T501-91《電力變壓器試驗導則》。
二、試驗項目及限值規定
根據不同的電壓等級,標準規定了不同的試驗項目,其中有的試驗項目有考核(限值)指標,有的試驗項目無考核(限值)指標,各廠可根據本廠的工藝和經驗加以控制和掌握。
1、試驗項目

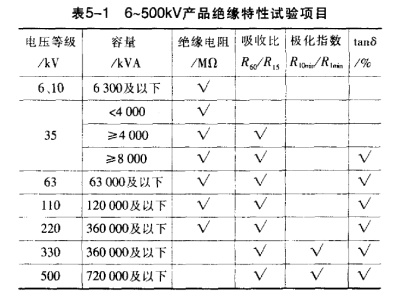

標準規定的試驗項目見表
2、限值規定
絕緣電阻
對于4 000kVA以下、35kV及以下的產品,標準要求提供絕緣電阻值,但沒有規定最低限值。根據某些制造廠的經驗,一般應不低于圖5-1中所給出的限值。
吸收比
對于4 000kVA及以上、35kV及以上的產品,國家標準要求提供吸收比的數值,但沒有
規定最低限值。根據某些制造廠的經驗35kV級產品的吸收比應不低于1.30;63kv及以上的產品,吸收比應不低于1.50。
極化指數
對于330kV及以上電壓等級,標準規定應測量產品的極化指數。根據經驗,此類產品的極化指數一般均在2.5以上。
介質損耗因數(tanδ) .
對于8 000kVA及以上、35kV及以上的產品,國家標準要求提供介質損耗因數(tanδ的數值,其中330—500kV級產品,標準規定20—25℃時的tanδ%不大于0.5%;220kV及以下的產品,國家標準沒有規定最低限值。JB/T501-91標準規定,對于35kV級及以下的繞組20qC時tanδ%應不大于2%;63kV級及以上的繞組20C時tanδ%應不大于1.5%。
