在絕緣電阻測試儀的使用過程中,常常會產生各種各樣的疑問,解決這些疑問有助于電工更好的記憶注意事項,了解工作重要應當注意的地方,避免造成人身傷害,更準確的得到數據。以下是我們的技術人員常常被問及的的幾項問題,先歸納總結如下:
1、能不能用兆歐表直接測帶電的被測試品,結果有什么影響,為什么?
答:為了人身安全和正常測試,原則上是不允許測量帶電的被測試品,若要測量帶電被測試品,不會對儀表造成損壞(短時間內),但測試結果是不準確的,因為帶電后,被測試品便與其它試品連結在一起,所以得出的結果不能真實的反映實際數據,而是與其它試品一起的并聯或串聯阻值。
2、在高壓高阻的測試環境中,為什么要求儀表接“G”端連線?
答:在被測試品兩端加上較高的額定電壓,且絕緣阻值較高時,被測試品表面受潮濕,污染引起的泄漏較大,示值誤差就大,而儀表“G”端是將被測試品表面泄漏的電流旁路,使泄漏電流不經過儀表的測試回路,消除泄漏電流引起的誤差。
3、為什么電子式兆歐表幾節電池供電能產生較高的直流高壓?

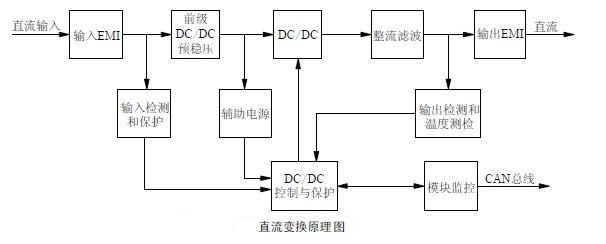

答:這是根據直流變換原理,經過升壓電路處理使較低的供電電壓提升到較高的輸出直流電壓,產生的高壓雖然較高但輸出功率較小,如電警棍幾節電池能產生幾萬伏的高壓。
4、在校測某些型號絕緣儀表“L”、 “E”兩端額定輸出直流高壓時,用指針式萬用表DCV檔測L、E兩端電壓,為什么電壓會跌落很多,而數字式萬用表則不會?
答:用普通的指針式萬用表直接在兆歐表“L”、 “E”兩端測量其輸出的額定直流電壓,測量結果與標稱的額定電壓值要小很多(超出誤差范圍),而用數字萬用表則不會。這是因為指針式萬用表內阻較小,而數字萬用表內阻相對較大。指針式萬用表內阻較小,兆歐表L-E端輸出電壓降低很多,不是正常工作時的輸出電壓。但是,用萬用表直接去測兆歐表的輸出電壓是錯誤的,應當用內阻阻抗較大的靜電高壓表或用分壓器等負載電阻足夠大的方式去測量。
5、為什么測絕緣時,不但要求測單純的阻值,而且還要求測吸收比,極化指數,有什么意義?
答:在
絕緣電阻測試儀測試過程中,某一個時刻的絕緣電阻值是不能全面反映試品絕緣性能的優劣的,這是由于以下兩方面原因,一方面,同樣性能的絕緣材料,體積大時呈現的絕緣電阻小,體積小時呈現的絕緣電阻大。另一方面,絕緣材料在加上高壓后均存在對電荷的吸收比過程和極化過程。 所以,電力系統要求在主變壓器、電纜、電機等許多場合的絕緣測試中應測量吸收比-即R60s和R15s的比值,和極化指數-即R10min和R1min 比值,并以此數據來判定絕緣狀況的優劣。
6、用兆歐表測量絕緣電阻時,有哪些因素會造成測量數據不準確,為什么?
答:(1)電池電壓不足。電池電壓欠壓過低,造成電路不能正常工作,所以測出的讀數是不準確的。
(2)測試線接法不正確。誤將“L”、 “G”、 “E”三端接線接錯,或將“G”、 “L”連線“G”、 “E”連線接在被測試品兩端。
(3)“G”端連線未接。被測試品由于受污染潮濕等因素造成電流泄漏引起的誤差,造成測試不準確,此時必須接好“G”端連線防止泄漏電流引起誤差。
(4)干擾過大。如果被測試品受環境電磁干擾過大,造成儀表讀數跳動?;蛑羔樆蝿印T斐勺x數不準確。
(5)人為讀數錯誤。在用指針式兆歐表測量時,由于人為視角誤差或標度尺誤差造成示值不準確。
(6)儀表誤差。儀表本身誤差過大,需要重新校對。
