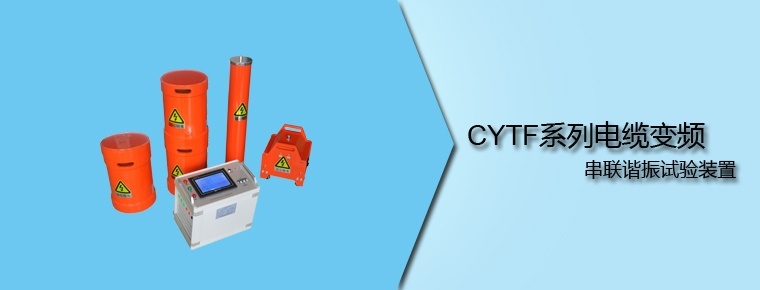

串聯諧振是一種電路性質。同時也是串聯諧振試驗裝置。串聯諧振試驗裝置分為調頻式和調感式。一般是由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式;分壓器并聯在被試品上,用于測量被試品上的諧振電壓,并作過壓保護信號。
1。串聯諧振電阻、電容、電感串聯電路中,出現電源、電壓、電流同相位現象,叫做串聯諧振,其特點是:電路呈純電阻性,電源、電壓和電流同相位,電抗X等于0,阻抗Z等于電阻R,此時電路的阻抗最小,電流最大,在電感和電容上可能產生比電源電壓大很多倍的高電壓,因此串聯諧振也稱電壓諧振。
串聯諧振就是電源和LC回路串聯,當滿足XL=XC時,LC等值阻抗幾乎為零,電源輸出電流極大,所以又稱為“電流諧振”。
2。并聯諧振壓與原電壓疊加,并聯諧振:在電阻、電容、電感并聯電路中,出現電路端電壓和總電流同相位的現象,叫做并聯諧振,其特點是:并聯諧振是一種完全的補償,電源無需提供無功功率,只提供電阻所需要的有功功率,諧振時,電路的總電流最小,而支路電流往往大于電路中的總電流,因此,并聯諧振也叫電流諧振。
并聯諧振就是電源和LC回路并聯,當滿足XL=XC時,電源輸出電流幾乎為零,LC上的電壓極高,所以又稱為“電壓諧振”。
