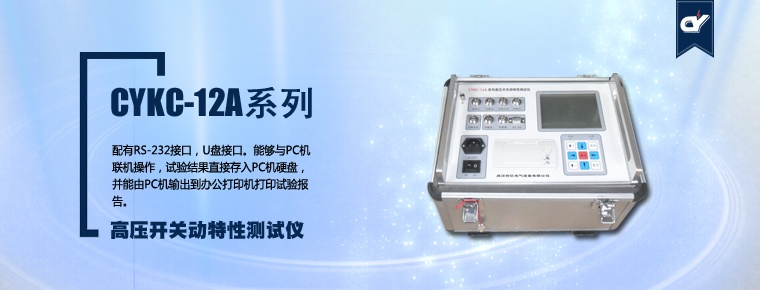

高壓斷路器是電力系統中最重要的控制設備之一。電網中高壓斷路器的運行數量最多,運行條件和技術要求比較復雜,其運行可靠性不僅關系到高壓斷路器本身,而且影響到其它設備乃至整個電網。因此,對高壓斷路器的動特性進行測試是一項很重要的工作,但采用傳統的方法對高壓斷路器進行動特性測試時存在操作復雜、測試精度低等缺點,為了解決這些問題,我們開發了GDKC-12A高壓開關動特性測試儀。
性能和特點
性能
時間:12個斷口的固有分、合閘時間,同相同期、相間同期。
重合閘:每斷口的合-分,分-合,分-合-分過程時間:一分時間、一合時間、二合時間、金短時間、無電流時間值。
彈跳:每斷口的合閘彈跳時間,彈跳次數,彈跳過程,彈跳波形;每斷口的分閘反彈幅值。
速度:剛分、剛合速度,最大速度,時間-行程特性曲線。
行程:總行程,開距,超行程,過沖行程,反彈幅值。
電流:分、合閘線圈的分、合閘電流值、電流波形圖。
動作電壓:機內提供DC0~300V/20A數字可調斷路器動作電源,自動完成斷路器的低電壓動作試驗,測量斷路器的動作電壓值。
特點
適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
超強的抗干擾能力,在500KV變電站旁路母線帶電的情況下,也能輕松試驗,精確測量。
通用測速傳感器(選配),直線行程速度傳感器,旋轉測速傳感器,安裝極為方便、簡捷。
開關動作一次,得到開關機械特性試驗所有數據及相應的波形圖譜。
主機可存儲現場試驗數據,機內實時時鐘,便于存檔保存試驗日期、時間。
主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜,液晶對比度電子調節、斷電記憶。
中文菜單操作,使用方便。儀器內置打印機,隨時快速打印所有數據及圖譜。
