    CY-2134 電纜識別儀

    點擊:
    CY-2134 電纜識別儀

    產品概述

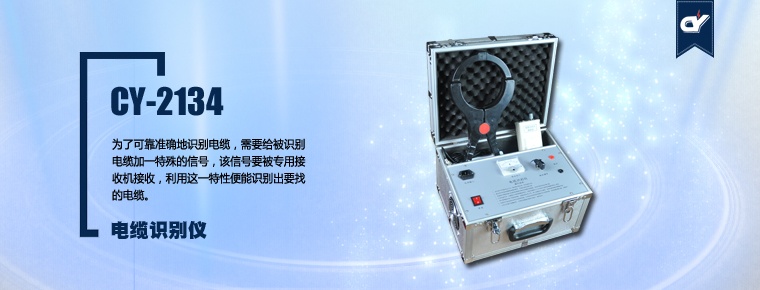

    • CY-2134 電纜識別儀是用于在電力電纜架設、遷移維護以及故障處理中將某一特定電纜從一束電纜中識別出來的專用儀器。它在識別某一特定電纜時除了將電流方向作為標準,還將電流幅度值作為判斷標準,這種雙重判斷標準更可能可靠準確地識別電纜。該儀器是一小型化手提式、緊湊型設備,裝在鋁合金箱內,由一個發生器,一個帶卡鉗的接收機及連線構成。
    • 工作原理:
    • 為了可靠準確地識別電纜,需要給被識別電纜加一特殊的信號,該信號要被專用接收機接收,利用這一特性便能識別出要找的電纜。
    • 發生器將周期性的單極性電壓脈沖饋入要識別的電纜中,該電纜需要在遠端接地,以保證有足夠大的電流流過電纜。該系統要設計成返回電流不要從同一電纜中返回,能做到這一點,饋入電纜中的脈沖電流的方向可做為一明顯的識別標準,流出去的電流僅從這一根電纜通過,所有其它鄰近電纜中流過的都是返回電流,但它們的極性相反。除了電流方向這一實際差異外,電流幅度也是一識別特征,流出去的電流僅通過一根電纜、而返回電流可通過幾根電纜、這意味著流出去的電流比流過其它電纜的返回電流大。
    • 接收機的任務是探測流過電纜電流方向以及它的大小。為達到這一目的,電流傳感器被用作傳感器,它帶有一放大器并串聯在電路中,傳感器鉗住被測電纜,電流流過電纜產生的磁場在傳感器的線圈中感應出電壓,該電壓極性由電流方向和傳感器線圈的方向決定。為了得到明顯有電流方向的電壓極性,對一束電纜中所有電纜進行測試都采取相同正確的方向。傳感器線圈中感應的電壓在表頭中顯示出來,如果傳感器按上述方式連接,指針擺動方向可顯示電流方向,即只有電流流出的這根電纜指針向一邊偏,這根就是要找的電纜。所有其它電纜只流過返回電流,指針向另一邊偏、或無脈動電流,指針不偏轉。接收機上的放大調節器可調整信號強度。


    產品特點


    • 儀器供電:電纜識別儀主機由交流220V供電,接收機由一節9V電池供電。
    • 卡鉗:卡鉗是一電流交換器,鉗口內口尺寸為120mm,在卡鉗內感應出電壓,電壓幅度由電流強度決定,其極性由電流方向決定。


    產品參數
