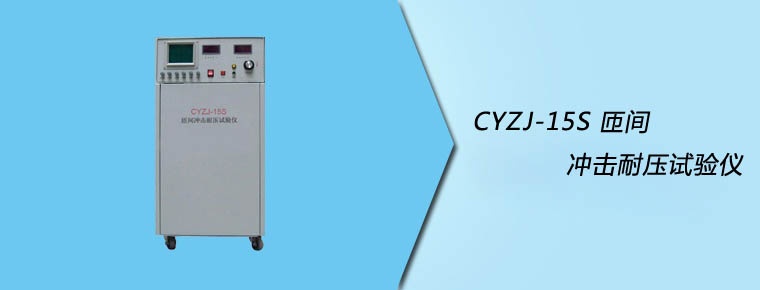

CYZJ-15S 匝間沖擊耐壓試驗儀適用于電機、變壓器、電器線圈等這些由漆包線繞制的產品。
因漆包線的絕緣涂敷層本身存在著質量問題,以及在繞線、嵌線、刮線、接頭端部整形、絕緣浸漆、裝配等工序工藝中不慎而引起絕緣層的損傷等,都會造成線圈層間或匝間絕緣層的絕緣強度的下降。從而影響了電器設備的質量和可靠性。
為了提高產品的質量和使用壽命,保證部件的漆包線繞組層間或匝間絕緣良好是必不可少的,因而對產品進行這項試驗就勢在必行。
根據我國GB14711-93《中小型旋轉電機安全通用要求》標準、GB755-87《旋轉電機基本技術要求》標準及部標JB/T-9615.1-2000《交流低壓電機散嵌繞組匝間絕緣試驗方法》等標準,必須對電機成品半成品進行浸漆前后匝間耐壓絕緣試驗。
CYZJ-15S 匝間耐壓試驗儀是采用脈沖波形比較法,以高壓脈沖對電機及電器的線圈繞組進行等效過電壓模擬試驗。通過對儀器顯示波形的觀察、對比與分析,能迅速正確地測定繞組匝間絕緣的好壞。對匝間短路、線圈電暈放電、局部短路、接線錯誤、線圈平衡等各類匝間絕緣故障均有良好的鑒別性能。
CYZJ-15S 匝間耐壓試驗儀整機電子集成化較高,測試波形可在試驗儀自帶的示波器上觀測,峰值電壓可在數字表上直讀,Y軸幅值和X軸掃描速率連續可調,整機具有精度高、故障率低等特點,各項性能和技術指標均達到國內先進水平。
由于儀器能提供較高測試沖擊電壓和承受較大負載能力,因此特別適用于中小型交直流電機制造廠作匝間耐壓試驗用。本儀器是貫徹GB755-87,GB14711-93標準的一種新型儀器,是提高我國電機絕緣測試水平和可靠性的必不可少的手段。
CYZJ-15S 的適用范圍:滿足額定工作電壓380V-6600V,≤500KVA的各種型號的中小型電機,高壓電機。亦滿足摩托車、汽車行業等低壓直流電機,發電機電機,起動電機,吸塵器電機及Y80—Y355電機全部適用。
匝間耐壓試驗儀可以檢查以下故障:
匝間絕緣擊穿
電暈放電
繞組接錯、嵌錯線
繞組斷線
匝數差異
相間對地、繞組相間或繞組和鐵芯間局部短路
峰值電壓 | 500V-15KV |
峰值測試誤差 | ≤5% (1-15kV) |
波形上升時間 | 0.5μS或0.2μS |
工作電源 | 220V±5% 50Hz |
功耗 | 小于800W |
外形尺寸 | 98cm×50cm×56cm |
重量 | 約70kg |
