匝間沖擊耐壓試驗儀是采用脈沖波形比較法,以高壓沖擊波對二線圈或繞組進行過電壓的模擬檢測,并由示波器來判別二繞組波形差異的一種測試儀器。它不但能迅速、正確地判斷線圈或繞組匝間絕緣電暈放電、局部或相間短路、開路、接線嵌線錯誤、線圈平衡等各類故障,現已在相關行業得到廣泛的使用。

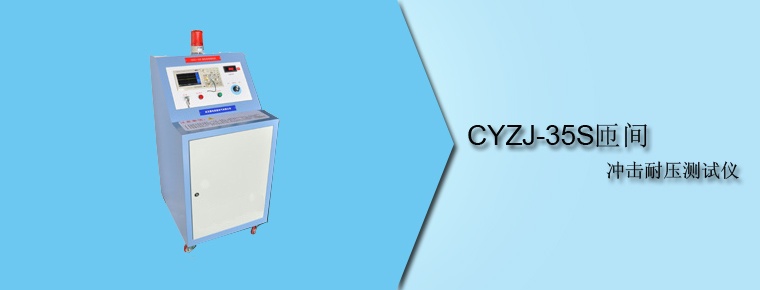

CYZJ-35S 匝間沖擊耐壓測試儀適用于額定電壓 35000V 及以下大中型高中壓、交直流電機的繞組匝間絕緣檢測;也可用于變壓器繞組、電器線圈繞組的匝間絕緣檢測。 因電機、變壓器繞組由于絕緣結構和絕緣材料的不一致,特別是操作者工藝水平的不同,在繞線、嵌線、刮線、接頭端部整形、搬運等工序工藝環節都會引起不同程度的絕緣損傷,使繞組存在著各種形式的匝間絕緣故障,因此,匝間絕緣是電機、變壓器的薄弱環節。
CYZJ-35S 匝間沖擊耐壓測試儀是以檢測被試品阻抗對稱平衡情況為基本原理,采用沖擊波比較法以高頻、高壓脈沖對電機、變壓器繞組進行等效過電壓的無損模擬試驗,利用儀器本身示波器觀察波形對比分析,能直觀、迅速正確的測試繞組匝間短路及各種阻抗不平衡故障。
參照電機(線圈):可挑選任意一個電機(線圈),與多個同一規格被測電機(線圈)進行比較,如果顯示屏顯示波形都重合,該電機(線圈)即可作為參照電機(線圈);
被測電機(線圈):測試前不知道線圈是否存在匝間絕緣問題的電機(線圈);
電機(線圈)連接:將紅色高壓輸出線與黑色高壓輸出線先接參考電機(線圈)并存儲波形再與被測線圈的波形進行比較;
故障判別:當示波器顯示屏顯示被測線圈的波形與參照線圈不重合或抖動時,表示被測線圈有故障 (波形判別見判別圖),一般測試只需2 ~ 3秒即可完成一組電機(線圈)的測試;
匝間沖擊耐壓測試中常見故障(見末頁故障判別圖):匝間短路、匝間開路、線圈電暈放電,局部短路、接線錯誤、線圈平衡等;
輸入電壓: 220V±5%;頻率 50Hz/60Hz ±2%;
測試范圍: 0~35kV 范圍內連續可調;±5% ;
觸發次數: 6.25 次/秒--50 次/秒;
波前時間: 0.1 - 0.5 μs (標準規定) ;
容 差 為: (+0.3)/(-0.1) μs ;
脈沖電容: 0.01μF -0.1μF;
最大輸出能量: 60J;
功 耗: 1000VA;
絕緣電阻:電源輸入端對機架的絕緣電阻≥20MΩ;
介電強度:電源輸入端對機架能承受 1500V/50HZImin 耐壓試驗無飛狐、無擊穿現象;
環境溫度:0~40 度;
相對濕度:40 度時≤80%;
波形容差:±3%
外形尺寸:650×550×1700;(底部裝有萬向輪,移動方便)
重 量:100kg;
式 樣:柜式;
適用范圍:額定電壓 10000V 及以下交直流電機線圈及整機匝間絕緣沖擊耐電壓試驗。
