    CYE6000 手持式電能質量分析儀

    點擊:

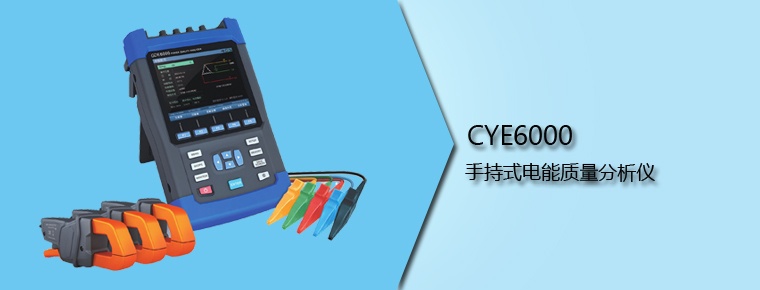

    CYE6000 手持式電能質量分析儀

    采用標準

    • GB 4793.1-2007
    • IEC 61010-1:2001
    • IEC61000-4-7
    • IEC61000-4-15

    產品關鍵字

    • 電能質量檢測儀、電能質量分析裝置、電能質量測量儀、電能綜合測試儀、電能質量分析系統、電力質量分析儀、電能質量測試分析儀、電能質量記錄儀、電能質量監測分析系統
    • 功能簡述
    • CYE6000 手持式電能質量分析儀用于電廠、輸電線路、配電設施、以及普通用電、工業用電、鐵路軌道 交通電氣線路等設施的電能質量分析??梢詼y量電壓、電流;諧波、間諧波、諧波子組、高次諧波;波動 、閃變;功率、功率因數;有功、無功、視在功率。迅速排查沖擊電流、電壓暫升暫降、頻率異常、三相 不平衡、瞬時過電壓、短時中斷等異常現象。

    儀器特點

    • 嚴格按照電力行業標準設計,通過國網電科院實驗中心認證
    • 精度完全符合IEC61000-4-30A級標準
    • 嚴格符合國際標準IEC61000-4-7的諧波測量方法
    • 嚴格符合國際標準IEC61000-4-15的閃變測量原理
    • 注重安全,采購接口隔離設計
    • 接線簡單,適用性強,可適用任何線路的電能質量分析
    • 采用5.6英寸高分辨率顯示屏,波形紋路清晰
    • 配保護腕帶,省力、安全,操作方便
    • USB傳輸速度可達4M/s,是普通USB傳輸速度的2-4倍。
    • 內置8G存儲卡,屏蔽截圖儲存可達6500張
    • 1.5米高度自由落體測試,破損率小于1%
    • 三色波形顏色,便于區分,直觀明了
    • 內置8種接線方式,便于適應各種現場

    功能特點

    • 具有標尺功能和縮放功能,方便查看區域細節
    • 自動記錄測量數據
    • 歷史數據自動比對分析
    • 測量精度達到“0.1%”,為行業內最高精度
    • 截圖功能,支持任意界面截圖,可通過USB連接導出
    • 支持中英文雙語言,可自由切換
    • 可通過矢量圖顏色判斷接線是否正確
    • 報表功能強大,可自定義生成符合國際標準的報表
    • 支持錄波功能,錄波時間1-10min
    • 可保存參數設置,支持不同參數設置的調用
    • 支持記錄器模式,可定時記錄各種電能參數
    • 支持通用BNC接口的電流互感器(選配)

    技術參數

    基本參數
    機械 型號 CYE6000
      尺寸 263 × 168 × 65mm
    重量 約 2kg
    顯示 尺寸 5.6 英寸
    分辨率 640 × 480
    亮度 最大亮度 350cd/m2 (Typ.) ,亮度可調
    對比度 500:1 ( Typ )
    可視角度 70/70/50/70 ( Typ. )( CR ≥ 10 )(左 / 右 / 上 / 下)
    外部接口 USB Host
    USB Device 1 個
    以太網接口
    串口
    開關量輸入
    開關量輸出
    存儲 類型 TF 卡(內置)
    容量 8GB
    電源 市電 110V-240V
    適配器輸出 15V,3A
    電池 可充電鎳氫電池, 4500mAh
    電池工作時間 4h
    電池充電時間 5h (環境濕度 35 ℃)
    省電時間 液晶背光亮度可調,待機時間可調
    環境 工作環境 0 ℃~ +45 ℃,濕度 90rh% 以下
    存儲環境 -20 ℃~ +50 ℃,濕度 95rh% 以下(不凝結)
    安全性 符合標準 GB 4793.1-2007/IEC 61010-1 : 2001 ,《測量、控制和實驗室用電氣設備的要求》第一部分:通用要求。   安全等級: CAT III 1000 V/ CAT IV 600 V
    輸入端最大電壓 1000V 第三類; 600V 第四類
    輸入?yún)?shù)
    輸入?yún)?shù) 輸入通道數 4 通道電壓、 4 通道電流
    電壓測量量程 標稱值: 120V 、 230V 、 400V 、 1000V ,最大可測 6000V 瞬時電壓
    電流測量量程 根據使用的電流鉗而不同,只支持輸出信號為電壓信號的電流鉗,且輸出最大電壓不超過 10Vpeak
    測量線路基本頻率 50Hz
    測量線路 一相兩線 / 兩相三線 / 三相三線 / 三相四線
    測量項目 電壓 有效值、平均值、正峰值、負峰值、半波有效值、峰值因數
    頻率 頻率
    電流 有效值、平均值、正峰值、負峰值、半波有效值、峰值因數
    功率和電能 有功功率、無功功率、視在功率、功率因數、位移功率因數、電能能耗
    電壓諧波 總諧波畸變率、諧波直流分量、 1~50 次諧波、 1-50 次間諧波、 1~35 次高次諧波、 1~50 次諧波子組
    電流諧波 總諧波畸變率、諧波直流分量、 1~50 次諧波、 0-49 次間諧波、 1~35 次高次諧波、 1~50 次諧波子組、電流 K 系數
    諧波功率 總諧波畸變率、諧波直流分量、 1~50 次諧波
    波動和閃變 短閃變、長閃變、波動、波動最大值
    不平衡 正序電壓、正序電流、負序電壓、負序電流、零序電壓、零序電流、不平衡度
    異常事件記錄 電壓暫升、電壓暫降、電壓短時中斷、沖擊電流、電壓電流總畸變率越限、奇偶次諧波含有率越限、電壓電流不平衡越限、頻率越限、短閃變越限、長閃變越限、長期電壓中斷、電壓上下偏差
    頻率 測量方式 由 10 個周期( 50Hz 時)運算
    顯示方式 顯示 A 通道電壓的頻率值
    測量量程 / 分辨率 50.000Hz/0.001Hz
    測量帶寬 42.5~57.5Hz
    測量精度 ± 0.002Hz
    電壓、電流半波有效值 測量方式 每兩個周期運算一次,每周期取 1/2 周波組成 1 個波形運算
    測量量程 / 分辨率 電壓: 120V/0.01V , 230V/0.01V , 400V/0.01V , 1000V/0.01V
    電流:根據使用的電流鉗而不同
    測量精度 標稱值的 0.2%
    電壓有效值 測量方式 由 10 個周期的方均根值計算
    顯示方式 每通道的電壓有效值
    測量量程 / 分辨率 電壓: 120V/0.01V , 230V/0.01V , 400V/0.01V , 1000V/0.01V
    測量精度 標稱電壓的 0.1%
    電流有效值 測量方式 由 10 個周期的方均根值計算
    顯示方式 每通道的電流有效值
    測量量程 / 分辨率 電流:根據使用的電流鉗得不同而不同,可選 5A/50A/100A/500A 電流鉗、 1200A/3000A/6000A 電流環
    測量精度 讀數的 0.1%+ 電流鉗精度
    諧波電壓、諧波電流、諧波功率 測量方式 符合 IEC6 1000-4-7 ,分析時間窗為 10 個周期
    窗口點數 5120 點
    顯示方式 表格圖、趨勢圖、柱狀圖
    測量次數 1~50 次
    測量精度 電壓諧波大于 1% 標稱值時:誤差小于 1% 讀數
    電壓諧波小于 1% 標稱值時:誤差小于 0.05% 的標稱電壓值
    電流諧波大于 3% 標稱值時:誤差小于 1% 讀數
    電流諧波小于 3% 標稱值時:誤差小于 0.05% 的電流量程
    間諧波電壓、間諧波電流 測量方式 符合 IEC 6 1000-4-7 ,分析時間窗為 10 個周期
    窗口點數 5120 點
    顯示方式 表格圖、趨勢圖、柱狀圖
    測量次數 1~16 組
    測量精度 電壓諧波大于 1% 標稱值時:誤差小于 1% 讀數
    電壓諧波小于 1% 標稱值時:誤差小于 0.05% 的標稱電壓值
    電流諧波大于 3% 標稱值時:誤差小于 1% 的讀數
    電流諧波小于 3% 標稱值時:誤差小于 0.05% 的電流量程
    諧波電壓子組、諧波電流子組 測量方式 符合 IEC 6 1000-4-7 ,分析窗口幅度 10 個周期
    窗口點數 5120 點
    顯示方式 表格圖、趨勢圖、柱狀圖
    測量次數 1~50 次
    測量精度 電壓諧波大于 1% 標稱值時:誤差小于 1% 的讀數
    電壓諧波小于 1% 標稱值時:誤差小于 0.05% 的標稱電壓值
    電流諧波大于 3% 標稱值時:誤差小于 1% 的讀數
    電流諧波小于 3% 標稱值時:誤差小于 0.05% 的電流量程
    高次諧波電壓、高次諧波電流 測量方式 符合 IEC 6 1000-4-7 ,分析時間窗為 10 個周期
    窗口點數 5120 點
    顯示方式 表格圖、趨勢圖、柱狀圖
    測量次數 1~35 組
    測量精度 電壓諧波大于 1% 標稱值時:誤差小于 1% 的讀數
    電壓諧波小于 1% 標稱值時:誤差小于 0.05% 的標稱電壓值
    電流諧波大于 3% 標稱值時:誤差小于 1% 的讀數
    電流諧波小于 3% 標稱值時:誤差小于 0.05% 的標稱電壓值
    有功功率、無功功率、視在功率 測量方式 有功功率:每 10 個周波的平均功率
    視在功率:由電壓電流的有效值來運算
    無功功率:由視在功率、有功功率來計算
    顯示方式 表格圖、趨勢圖
    測量量程 / 分辨率 根據電壓電流量程來確定
    測量精度 ± 0.5% 讀數
    功率因數 測量方式 有功功率與視在功率之比
    顯示方式 實時數據顯示
    測量量程 / 分辨率 -1.000~1.000/0.001
    測量精度 ± 0.5% 讀數
    電壓不平衡度、電流不平衡度(負序、零序) 測量方式 三相三線制或三相四線制時,使用三相的基波成分來計算
    顯示方式 表格圖、趨勢圖、矢量圖
    測量精度 電壓不平衡度:± 0.2% ;
    電流不平衡度:± 0.5%
    電壓波動 測量方式 半波方均值來計算
    顯示方式 表格圖、趨勢圖
    測量精度 ± 1%
    IEC 閃變 測量項目 短閃變( Pst )、長閃變( Plt )
    測量方式 根據 IEC6 1000-4-15 標準計算, Pst ( 10 分鐘), Plt ( 2 小時)
    顯示方式 表格圖、趨勢圖
    測量量程 0~20
    測量精度 ± 5%
    沖擊電流 測量方式 電流半波有效值超過設定值且持續時間為 10ms~1min
    顯示方式 沖擊電流波形、沖擊電流最大值
    測量精度 0.10%
    電壓暫升、電壓暫降、短時中斷 測量方式 暫升:電壓半波有效值超過設定值且持續時間為 10ms~1min 時,判定為暫升
    暫降:電壓半波有效值超過設定值且持續時間為 10ms~1min 時,判定為暫降
    短時中斷:電壓半波有效值超過設定值且持續時間為 10ms~1min 時,判定為短時中斷
    顯示方式 暫升、暫降、短時中斷的波形持續時間、幅度等
    測量精度 0.10%
    共模抑制 CMRR 60dB
    電磁兼容性 標準 等級 4 : GB/T 17626.2-2006 靜電放電抗擾度
    等級 3 : GB/T 17626.3 -2006 射頻電磁場輻射抗擾度
    等級 3 : GB/T 17626.4 -2006 電快速瞬變脈沖群抗擾度
    等級 3 : GB/T 17626.5 -2008 浪涌(沖擊)抗擾度
    等級 3 : GB/T 17626.8 -2006 工頻磁場抗擾度
    等級 3 : GB/T 17626.9 -1998 脈沖磁場抗擾度
    等級 3 : GB/T 17626.12 -1998 振蕩波抗擾度
    標準 測量方法 IEC 6 1000-4-30
    測量性能 IEC 6 1000-4-30 A 級
    閃變 IEC 6 1000-4-15
    諧波 IEC 6 1000-4-7
    串擾 電壓輸入端之間 標稱頻率下為 -60dB
    存儲環境 標稱頻率下為 -95dB
    環境可靠性 標準 GB/T 2423.1-2008 低溫
    GB/T 2423.2-2008 高溫
    GB/T 2423.4-2008 交變濕熱
    GB/T 2423.5-1995 沖擊
    GB/T 2423.10-2008 振動
    GB/T 2423.22-2002 溫度變化

    功能點 GDE6000L GDE6000M GDE6000H
    電壓、電流、頻率
    諧波
    間諧波
    高次諧波
    功率和電能
    不平衡
    閃變
    英文版
    PQViewer
    手動錄波
    支持 1000A 以內電流鉗
    支持 1000A-6000A 以內電流鉗
