CYYB-D24 單相多功能電能表檢驗裝置

點擊:

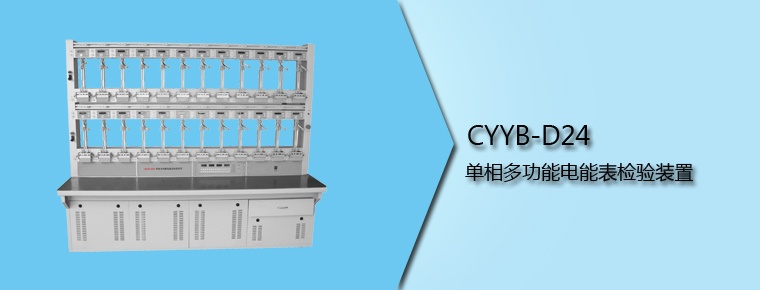

CYYB-D24 單相多功能電能表檢驗裝置

產品概述

臺體基本功能

  • 可同時檢定相同規格、不同常數的各種三相電能表(電子式、感應式及四象限無功電能表)。
  • 采用可三維調節光電采樣器,可采樣回轉式電能表的轉盤信號也可接收電子式電能表的LED頻閃信號。
  • 可選擇臺體小鍵盤操作或PC機操作。小鍵盤操作的每個鍵功能標識清晰,配合LCD液晶顯示屏顯示,中文提示,操作直觀、方便。PC機控制軟件層次分明,界面美觀,使用靈活方便。配置WINDOWS98/2000/XP下的中文測試軟件,能控制裝置實現對各種電能表的自動測試。
  • 具有條形碼掃描錄入表號功能。
  • 按規程要求,對潛動、起動、基本誤差、標準偏差等檢定項目實行全自動檢定。還可自由選點,確定檢定方案,檢定方案能按規程智能配置也能進行手工設置。
  • 可進行電壓、頻率、逆相序、電壓不平衡、諧波影響等影響量引起的改變量的測定。
  • 測試結果能保存到數據庫中,實現數據的統計,分類,查詢,管理。并可和客戶的管理系統聯網,實現測試數據的上傳。
  • 電能常數校核,并可進行普通表和多功能表的走字。
  • 支持報表自定義,支持?jǐn)?shù)據自定義導出,允許字段自命名,并可連接報表設計器設計報表。
  • 輸出電壓、電流過載具有自動保護、聲光報警功能。
  • 多功能檢定
  • GPS對時:可以通過485的廣播命令授時,也可通過485的設置命令寫時間。
  • 日計時誤差測試:可同時對多個表位的多功能電能表輸出秒脈沖的準確度進行測量,并可選擇地自動換算為日計時誤差進行顯示。
  • 時段投切誤差測試:對輸出時段投切信號的多功能電能表可進行時段投切誤差的測試,對沒有輸出投切信號的多功能電能表可根據通信給出定性的時段投切結果,也可通過通信接口對多功能電能表進行對時、授時操作。
  • 485口通訊功能:通過485通訊接口,能夠?qū)τ型ㄐ沤涌诘亩喙δ茈娔鼙磉M(jìn)行內存電量檢查、參數設置等操作。
  • 需量示值誤差測試:裝置可采用標準電能表法或標準功率法對多功能電能表進行需量示值誤差的測試。對具有輸出需量周期信號的電能表采用標準電能法測試,無需量周期輸出信號的電能表采用標準功率法測試,測試時平均功率計算方法可選滑差法或平均功率法。
  • 需量周期誤差測試:當采用標準功率表法測需量示值誤差時,通過誤差儀計數被檢表兩個(區間式)或多個(滑差式)周期信號間隔內標準晶振發出的脈沖數來計算;當采用標準電能表法測需量示值誤差時,通過誤差儀的內部定時器來計時。
  • 電能計度器組合誤差測試:通過RS485接口改變被檢表內時鐘,在較短的時間內完成各個費率段的走字,通過比較總計度及各費率計度的改變量進行組合誤差計算。機械計度器允許手工輸入起始、結束示值,并可比較機械計度器與內存的差別。

產品參數

一般使用條件
環境條件

  • 使用環境溫度: 23℃±1℃;使用環境濕度:40%~60%R.H.;
電源
  • 單相: AC220V±33V;頻率:50±2.5Hz
技術指標
  • 裝置準確度等級: 0.1級
輸出電壓:
  • 量程: 220V(可選240V);
  • 調節范圍: 0~120%
  • 調節細度: 優于 0.01%
  • 輸出穩定度: ≤0.03%/3分鐘
  • 輸出失真度: ≤0.5%
  • 輸出容量: 15VA/表位
  • 負載特性: 阻性、感性和容性
  • 容性負載: 小于4uF
輸出電流:
  • 量程: 0.1A、0.25A、1A、2.5A、5A、10A、25A、100A
  • 調節范圍: 0~120%,最大輸出電流:120A
  • 調節細度: 優于 0.01%
  • 輸出穩定度: ≤0.03%/3分鐘
  • 輸出失真度: ≤0.5%
  • 最大輸出容量: 350VA
  • 負載特性: 阻性、感性
  • 啟動電流輸出: 5mA(最小),準確度:≤5%
輸出功率:
  • 穩定度: ≤0.05%/3分鐘,起動功率:準確度≤5%(電流5mA以上);
輸出相位:
  • 調節范圍: 0~359.99°,調節細度:0.01°
輸出頻率:
  • 調節范圍: 45~65Hz,調節細度:優于0.01 Hz
裝置配置:
標準電能表配置
  • CY5101C-23: 單相寬量程標準電能表,準確度等級:0.1級
  • 掛表數量: 6~60表位
多路電壓互感器:
  • 準確度等級: 0.01級
  • 額定負載: 10 VA/路
輸入輸出接口:
  • 每個表位提供光電采樣器/脈沖信號兼容輸入接口;
  • 每個表位配置多路脈沖選擇器,提供有無功、需量周期信號、時段投切信號、時鐘信號輸入端口;
  • 每個表位提供可分別控制485通訊口;
監視儀表:
電壓
  • 準確度: 0.5%RG
  • 顯示位數: 31/2位(百分比顯示,100%=220V)
  • 分辨率: 0.1%
電流
  • 準確度: 0.5%RG
  • 顯示位數: 31/2位(百分比顯示,100%=5A)
  • 分辨率: 0.1%
  • 相位(V/A)
  • 測量范圍(θ): 0-359.9°
  • 準確度: 0.5°
  • 顯示位數: 31/2位
  • 分辨率: 0.1°
頻率
  • 準確度: 0.05%(45-65Hz)
  • 顯示位數: 31/2位
  • 分辨率: 0.01Hz
誤差處理系統:
  • 每個表位配置獨立的誤差處理器
  • 可實現誤差計算、顯示,校驗復位,表位485分、合控制,手動尋標記等功能
  • 誤差顯示位數: 6位
  • 脈沖錯接線輸入保護
光電采樣器:
  • 可三維調節
  • 可采樣全電子表的LED頻閃信號
  • 機械結構
  • 臺體采用一體式或分體式結構
  • 掛表架采用鋁合金材料制成
  • 臺面板采用防火防熱材料,上敷絕緣墊

外形尺寸



表位 表架 尺寸:長*寬*高mm

表位 表架 尺寸:長*寬*高mm
6 1 1600×750×1600 24 1 2200×700×1920
12 1 1600×750×1900 32 2 1800×700×1920
24 1 2350×750×1900 40 2 2000×700×1920
32 2 1800×750×1900 48 2 2200×700×1920
40 2 2000×750×1920 60 2 2000×700×1920
48 2 2200×750×1920 柜體 600×800×1920

  • 其它:
  • 裝置配置有方便檢定用的電流接線柱
  • 裝置配置大電流短接線
  • 裝置每個表位配置一套485線等
  • 裝置配置有急停開關
  • 操作方式:可采用臺體鍵盤操作或PC機操作
