    CYYM-3 多功能電能表現場校驗儀

    點擊:

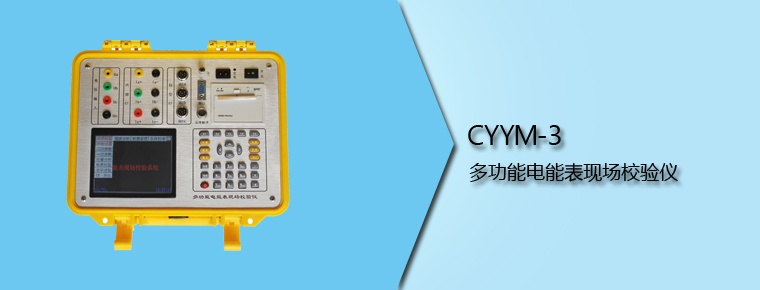

    CYYM-3 多功能電能表現場校驗儀

    產品概述

    執行標準:

    • GB/T 15945-1995
    • GB/T 14549-1993
    • GB/T 15543-1995
    • GB 12325-1990
    • CYYM-3多功能電能表現場校驗儀是我公司開發、研制的集電參量測量、電能表校驗、接線判斷、諧波分析為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和電流互感器,使儀器對各種參量的測量精度很高,同時配有鉗形電流互感器,使得現場接線簡便,無需斷開電流回路即可直接接入。
    • 該儀器采用大屏幕進口彩色液晶作為顯示器,全彩圖文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面,人機對話界面友好,向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據,柱狀圖諧波顯示界面,方便直觀。全觸摸鍵盤操作方式,簡便易學。 儀器內置大容量掉電不丟失數據存儲器,可將現場校驗數據保存下來,最多可存儲100組現場校驗結果,可提供后臺微機管理軟件,將結果上傳至計算機,實現微機化管理。

    產品特點

    • 儀器是集低壓校表和檢測電網中發生波形畸變、電能質量問題為一體的高精度測試儀器。
    • 不停電、不改變計量回路、不打開計量設備情況下,在線實負荷檢測計量設備的綜合誤差。
    • 精確測量電壓,電流,有功功率,無功功率,相角,功率因數,頻率等多種電參量,從而計算出測試設備回路的測量誤差。
    • 可顯示被測電壓和電流的矢量圖,用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時,在三相三線接線方式時,可自動判斷48種接線方式。
    • 電流回路可使用鉗形互感器進行測量,操作人員無須斷開電流回路,就可以方便、安全的進行測量。
    • 可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。
    • 可采用光電、手動、脈沖等方式進行電能表校驗。
    • 可測量2-32次電壓、電流的諧波含量,進行諧波及失真度分析。
    • 可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。
    • 具備萬年歷、時鐘功能,實時顯示日期及時間??稍诂F(xiàn)場校驗的同時保存測試數據和結果,并通過串口上傳至計算機,通過后臺管理軟件(選配件)實現數據微機化管理。
    • 采用大屏幕進口彩色液晶作為顯示器,中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面,人機對話界面友好
    • 體積小、重量輕,便于攜帶,既可用于現場測量使用,也可用做實驗室的標準計量設備。

    產品參數

    • 輸入特性
    • 電壓測量范圍:0~400V,50V、100V、200V、400V四檔。
    • 電流測量范圍: 0~5A,內置互感器分為5A(CT)檔。鉗形互感器為5A(Q)、25A(Q)、100A(Q)、500A(Q)四個檔位。
    • 相角測量范圍:0~359.9°。
    • 頻率測量范圍:45~55Hz。
    • 準確度
    • 計量校驗部分:
    • 電壓、頻率:±0.05%(±0.1%)
    • 電流、功率:±0.05%(±0.1%)(鉗形互感器±0.5%)
    • 電能:±0.05%(±0.1%)(鉗形互感器±0.5%)
    • 相位:±0.1°
    • 電能質量
    • 基波電壓和電流幅值:基波電壓允許誤差≤0.5%F.S.;基波電流允許誤差≤1%F.S.
    • 基波電壓和電流之間相位差的測量誤差:≤0.5°
    • 諧波電壓含有率測量誤差:≤0.1%
    • 諧波電流含有率測量誤差:≤0.2%
    • 工作溫度
    • 工作溫度:-10℃~ +40℃
    • 絕緣
    • 電壓、電流輸入端對機殼的絕緣電阻≥100M?。
    • 工作電源輸入端對外殼之間承受工頻1.5KV(有效值),歷時1分鐘實驗。
    • 標準電能脈沖常數

    標準電能脈沖常數:內置互感器常數(FL)=10000 r/kW?h ,鉗型互感器常數(FL):

    • 重量
    • 重量:3kg

    • 體積
    • 體積:32cm×24cm×12cm
