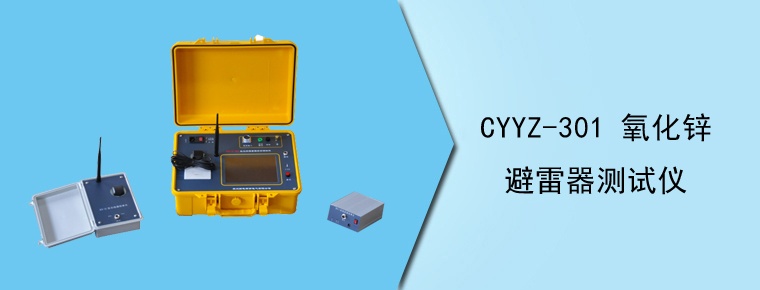

該儀器是發電站、變電站等現場或?qū)嶒?yàn)室用于檢測氧化鋅避雷器電氣性能的專用儀器。儀器可以在設備運行狀態下對其避雷器阻性電流和監測器計數器動作等參數進行精準穩定的測量,還可對監測器電流表進行校驗。儀器體積小、重量輕、功能齊全,是非常理想的氧化鋅避雷器特性測量儀器。
儀器既可有線方式測量也可無線方式測量,無線傳輸距離更是可達1000米以上,極大地方便了大型變電站現場各種測量作業。整個設備操作簡單、使用方便,測量全過程由中央處理器智能控制完成,8寸超大全觸控彩色液晶顯示屏可清晰的顯示電壓和電流的真實波形。儀器運用數字波形分析技術,采用諧波分析和數字濾波等軟件抗干擾方法使測量結果更加準確、穩定,可準確分析出基波和3~7次諧波的含量,并能克服相間干擾影響,正確測量避雷器的阻性電流;從而方便工作人員及時發現氧化鋅避雷器內部受潮及閥片老化等危險缺陷。
使用條件 | ℃ ~ 50℃ | <80% |
充電電源 | ±10% | |
參考電壓輸入范圍 | ~300V | |
電壓通道輸入電阻 | ≥150kΩ(帶保險管) | |
參考電壓測量精度 | ±(2%讀數+0.5V) | |
電流輸入測量范圍 | ~10mA | |
電流基波測量精度 | ±(2%讀數+5uA) | |
電流諧波測量精度 | ±(5%讀數+10uA) | |
電流通道輸入電阻 | ≤1Ω | |
監測器動作次數 | ~99次 | |
沖擊電流 | ≥50Ap | |
電流表校驗范圍 | ~10mA | |
電流表校驗精度 | ±(2%讀數+5uA) | |
測量分辨率 | 電 壓 | 0.001V |
電 流 | 0.001mA | |
角 度 | 0.001° | |
電池工作時間 | 主機8小時,電壓采樣盒12小時 | |
無線傳輸距離 | 米以上(空曠無遮擋) | |
主機外型尺寸 | (L)×270(W)×140(H) | |
手持采集頭 | (L)×120(W)×80(H) | |
主機重量 | (不含線) |
