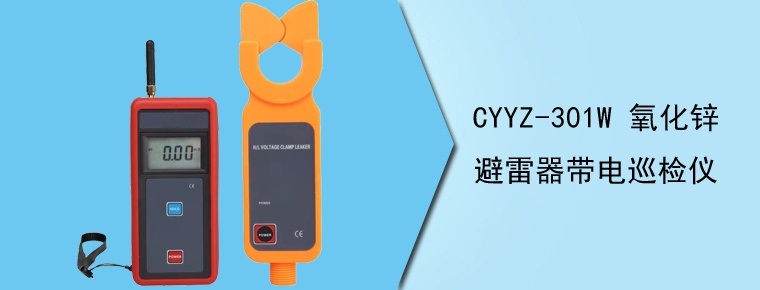

CYYZ-301W氧化鋅避雷器帶電巡檢儀突破傳統結構,專為在線測量高壓線路的漏電情況、判斷氧化鋅避雷器的運行情況。采用最新CT及屏蔽技術,由專用高壓檢測儀配高壓絕緣桿組成,其無線傳送測試數據,配備無線接收器,能直線30米內接收被測數據。若不使用絕緣桿,還可以當作高精度低壓鉗形漏電流表、電流表使用,能準確測出0.01mA的漏電流或電流。
CYYZ-301W氧化鋅避雷器帶電巡檢儀鉗頭與引導區創新的一體化設計,確保了常年無間斷測試的高精度、高可靠性、高穩定性。絕緣桿輕便,具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣、可伸縮等特點。
CYYZ-301W氧化鋅避雷器帶電巡檢儀連接絕緣桿,可用于60kV以下的高壓線路漏電流測量,在線電流測量,判斷氧化鋅避雷器是否受潮或運行不良,儀表還具有峰值保持、數據保持、數據存儲、無線傳輸?shù)裙δ埽鋵S酶邏恒Q通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線,省時快捷,廣泛應用于變電站﹑發電廠﹑工礦企業以及檢測站﹑電工維修部門進行漏電檢測和野外電工作業等。
CYYZ-301W氧化鋅避雷器帶電巡檢儀可作為高低壓電流互感器變比測試儀、氧化鋅避雷器測試儀使用。即分別測出電流互感器一二次回路的電流,再計算得出電流互感器的變比或折算變比。注意:由于投入運行后的避雷器泄漏電流應小于500uA,所以可以根據測試避雷器的漏電情況來判斷避雷器的運行情況,若實測避雷器泄漏電流過大,超過500uA,若排除系統電壓過高,則避雷器可能有污漬或受潮或老化,漏電流越大,有污漬或受潮或老化就越嚴重。
功 能 | 通過高精度漏電流檢測,在線判斷氧化鋅避雷器是否有可能污漬或內部受潮或老化 |
電 源 | DC6V 堿性干電池( 1.5V AAA × 4 ) |
測試方式 | 鉗形 CT ,積分方式 |
傳輸方式 | 433MHz 無線傳送,傳輸距離 30m |
顯示模式 | 4 位 LCD 顯示,背光功能,適合昏暗場所 |
LCD 尺寸 | 47mm × 28.5mm |
儀表尺寸 | 高壓檢測儀寬高厚: 68mm × 245mm × 40mm 接收器:寬高厚 75mm × 170mm × 30mm |
鉗口尺寸 | φ 33mm |
采樣速率 | 2 次 / 秒 |
測量范圍 | AC 0.000mA ~ 30.00mA ( 50/60Hz 自動) |
分 辨 率 | 1uA |
換 檔 | AC 0.000mA ~ 30.00mA 全自動換檔 |
測試精度 | ± 2% ± 5dgt ( 23 ℃± 5 ℃, 80%RH 以下) |
數據存儲 | 99 組,存儲過程中“ MEM ” 符號指示, “ FULL ”符號閃爍顯示表示存儲已滿 |
數據保持 | 通常測試模式下按 HOLD 鍵 保持?jǐn)?shù)據,“ HOLD ”符號顯示,再 按 HOLD 鍵取消 |
數據查閱 | “ MR ”符號指示,能上下翻閱所存數據 |
溢出顯示 | 超量程溢出功能:“ OL ”符號顯示 |
無信號指示 | 當接收器沒有收到發射信號時動態顯示“ no- - ”符號 |
自動關機 | 開機約 5 分鐘后,儀表自動關機,以降低電池消耗 |
電池電壓 | 當電池電壓低于 4.8V 時,電池電壓低符號“ ”顯示,提醒更換電池 |
儀表質量 | 檢測儀: 335g (含電池),儀表總質量: 2.5Kg (含絕緣桿和電池) |
工作溫濕度 | -20 ℃~ 40 ℃; 80%Rh 以下 |
存放溫濕度 | -20 ℃~ 60 ℃; 70%Rh 以下 |
干 擾 | 無 433MHz 同頻信號干擾 |
絕緣桿尺寸 | φ 32mm , 1m/ 節( 5 節) |
絕緣強度 | 單節絕緣桿 AC110kV/rms ,高壓檢測儀外殼與鐵心間: AC1000V/rms |
結 構 | 防滴漏Ⅱ型 |
