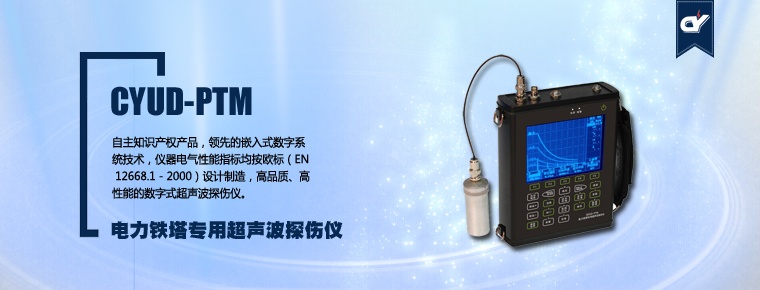

本產品屬于超聲導波檢測領域中的一種針對電力鐵塔角鋼的超聲導波檢測方法,主要技術特點是:選擇超聲波探傷儀及超聲導波探頭,選擇對比試塊并在對比試塊上制作一人工缺陷槽,通過對比試塊制作距離-波幅曲線,在被檢測角鋼表面打磨出一平整的探頭移動區域并涂抹耦合劑,使用超聲導波探頭沿該探頭移動區域橫向移動進行掃查,根據回波信號幅度與距離-波幅曲線的關系,判斷被測角鋼是否合格。 CYUD-PTM型電力鐵塔專用超聲波探傷儀是小型化的便攜式超聲波探傷儀器,特別適用于材料缺陷的評估和定位、壁厚測量等,適合各種大型工件和高分辨率測量的要求。本產品用于電力鐵塔角鋼的無損檢測時,具有簡單、快速、安全可靠的特點,對于保證電力鐵塔和輸電線路的安全穩定運行有著重大的意義。
發射電壓 | 尖 /600V |
采樣頻率 | 100MHz (最高) |
脈沖重復頻率 | 60Hz |
阻抗匹配 | 50 Ω /500 Ω |
工作模式 | 自發自收 / 單發單收 / 穿透 |
分辨力 | ≥ 36dB ( 5N14 ) |
平均電噪聲 |
靈敏度余量 | ≥ 60dB ( 200mm 深,Φ 2 平底孔) |
增益 | 0 ~ 110dB ;步進 0dB/0.1dB/1dB/2dB/6dB 可選 |
放大器精度 | ± 1dB/12dB |
垂直線性誤差 | ≤ 3 % |
自動增益 | 10 %~ 90 % |
動態范圍 | ≥ 35dB |
檢測范圍 | 10 ~ 6000mm ; 0.1 、 1 以及 10mm 步進自動設置 |
水平線性誤差 | ≤ 0.1 % |
聲速 | 1000 ~ 16000m/s ,步進為 1m/s |
零位偏移 (探頭延遲) | 0 ~ 500.0us |
顯示平移 | 0 ~ 1000.0mm ; 0.1 、 1mm 步進自動設置 |
信號抑制 | 0 ~ 90 %;線性 |
檢測閘門 ( 1 個) | 起點 / 寬度 / 高度連續可調 |
閘門內信號正 / 負觸發報警 | |
輸出(聲光報警)控制 | |
閘門內信號測量點選擇 |
測量模式 | 聲程 - 水平距離 - 深度實時計算顯示 |
TOF (飛行時間)測量實時計算顯示 | |
聲程折射關系動態顯示 | |
靜態讀數測量計算 | |
可選參考定量、定位 |
DAC 曲線 | 距離 - 波幅曲線( DAC ), 2 ~ 10 個參考點 |
4 條附加可修正 dB 曲線 |
參數通道 | 20 組 |
存儲管理 | 500 幅回波信號 |
顯示凍結 | 全凍結 / 參考凍結 |
包絡曲線 | 峰值包絡記錄顯示 |
實時時鐘 | 日期 / 時間跟蹤,標準時鐘計時 |
外設接口 | 高速 USB 接口,支持計算機通訊、管理 |
顯示器 | 高亮、真彩 TFT 顯示器、 5.7 英寸 |
顯示頻率 | NTSC 制式( 60Hz ) |
電池 | 鋰聚合電池,工作時間≥ 10 小時 |
主機尺寸 / 重量 | 210mmx165mmx50mm ; 1.8kg (含電池) |
環境溫度 | -5 ℃~ 60 ℃ |
相對濕度 | 20 ~ 90 % RH |
