產品概述
-
執行標準：DL/T624-1997
-
創億電氣是國內最早研發生產繼保測試儀的廠家，從1990年開始推出各系列繼保測試儀，最新推出CYJB系列繼保測試儀，穩定可靠。自動判斷過流、過壓、過載、短路、溫度過高、數據異常及誤操作告警提示。六相微機繼電保護測試儀:六路電流輸出、六路電壓輸出;三相微機繼電保護測試儀:三路電流輸出、五路電壓輸出;兩種類型均有八路開入量、四路開出量。
-

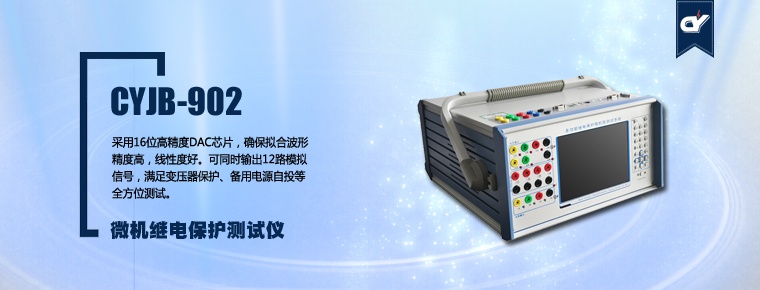

CYJB系列繼電保護微機型測試裝置是我公司的最新產品，它在參照了原電力部頒發的《微機繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，認真總結前幾代產品的開發、生產經驗，并采用現代最新數字技術、高精密電子器件、微機系統及新線路、新結構研制而出?？瑟毩⑼瓿晌C保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試，廣泛應用于電力、石化、冶金、鐵路、航空、軍事等行業的科研、生產和電氣試驗現場。
產品特點
嵌入式主機，配備超大規?？删幊踢壿嬈骷?
-
主機采用高速高性能嵌入式微機系統配備CPLD，響應速度快，傳輸頻帶寬，對基波可產生每周波500點的高密度擬合正弦波，輸出波形光滑，無諧波分量。由于輸出點數多，且通過精確的濾波電路，波形的失真度極小，在諧波輸出時，即使對9次諧波、450Hz也可以達到每周波55點的高密度。而軟件具有非常強的人機對話及在線幫助功能，可對任意試驗參量實施控制。
單機12路D/A同時輸出
-
采用16位高精度DAC芯片，確保擬合波形精度高，線性度好?？赏瑫r輸出12路模擬信號，滿足變壓器保護、備用電源自投等全方位測試。
高精度線性功放，同時輸出5相電壓及3相電流
-
精心設計的電壓、電流放大器實現交/直流共享，輸出級采用獨有的高精度超線性放大技術。精度高，可靠性好，同時輸出6相交流電壓和6相交流電流，每相交流電壓輸出高達130V、70VA，交流電流全并輸出高達180A。直流電壓輸出可達300V、130VA。
大屏幕LCD，接口完整，主機一體化單機箱結構
-
本機采用640×480點陣8.0’’大屏幕高分辨率圖形液晶顯示屏，操作界面和試驗結果是全中文顯示，全部操作過程均在顯示屏上設定，顯示直觀清晰。裝置可用自帶鍵盤操作，亦提供外接鍵盤/鼠標口。還提供2個USB口、2個RS232口，可與外部計算機及其他設備通信。只需交流220V電源，開機即可工作。攜帶方便，非常適合流動試驗及野外工作。
輔助直流源(選配)
-
本機可選配獨立的兩組直流電源，一組110VDC/1.0A，另一組220VDC/0.6A，開機自動同時輸出，可用作保護供電電源，無需通過軟件設置和調整。
智能型自我保護
-
采用最新設計的散熱結構，保證最好的通風狀況。并可同時判斷過流、過壓、過載、短路、溫度過高、數據異常等危及裝置本身安全的現象，即便是操作錯誤也不致?lián)p壞裝置。另外，當危險信號如外部電壓通過端子進入測試儀時，裝置告警指示燈變紅，并自動切斷功放。
接點豐富、試驗適用能力強
-
本裝置具有八路開關量輸入（A B C R a b c r）和4路開關量輸出。輸入接點為空接點和0-250V電位接點兼容方式，可智能識別。裝置由面板上的23個按鍵通過大屏幕液晶顯示屏進行操作，所有界面均中文顯示。能完成現場大多數試驗的檢定工作。亦可方便地完成ABB、Siemens、AREVA等國外廠家的保護裝置試驗。
-
裝置立臥式放置均可，可脫機操作，亦可外接PC機操作，測試結果能自動整理、記錄成試驗報告，以備查閱，亦可使用U盤直接保存且方便傳送到外接PC機中編輯、打印等處理。軟件升級簡單快捷，直接通過U盤升級或外部PC機下傳，無需改動任何硬件。
-
軟件輔助計算功能強大，可自動計算正、負、零序電壓電流，一、二次側有功、無功、功率因數。6相電壓及6相電流輸出可進行備用電源自投切雙組試驗及變壓器三相差動試驗，接線非常簡便。
產品參數
主要額定參數
|
電流源
|
交 流
|
GDJB三相
|
相電流輸出（有效值）:3×0～30A/相
|
|
最大輸出功率:250VA/相
|
|
最大并聯電流輸出（有效值）:0～90A
|
|
相電流長時間允許工作值（有效值）:＜10A/相
|
|
最大電流允許工作時間:＜10s
|
|
精 度:＜±0.2%
|
|
可疊加諧波次數:0～21次
|
|
直 流
|
輸出范圍:-10～10A或3×0～±10A
|
|
最大輸出功率:200VA
|
|
精度:＜±0.2%
|
|
電壓源
|
交 流
|
GDJB五相
|
相電壓輸出（有效值）:5×0～130V/相
|
|
線電壓輸出（有效值）:0～260V
|
|
最大輸出功率:70VA/相
|
|
精度:＜±0.2%
|
|
可疊加諧波次數:0～21次
|
|
直 流
|
輸出范圍:0～300V或5×0～±130V
|
|
最大輸出功率:130VA
|
|
精度:＜±0.2%
|
|
輔助直流源(選配)
|
220VDC >110VA
|
|
110VDC >110VA
|
|
開關量輸入
|
空接點:1～20mA，24V（DC）
|
|
電位接點:0～250V（DC）
|
|
開關量輸出
|
空接點:250V/0.5A（DC）
|
其它額定參數
|
額定輸出
|
頻率誤差?。肌?.01HzHz
|
|
相位誤差?。肌?. 2°
|
|
波形失真 ＜±0.3%（基波）
|
|
時間誤差?。?0μs
|
|
輸出頻率 0～1050Hz
|
|
電源電壓
|
允許范圍 AC220V±10%，50Hz±10%
|
|
環境溫度
|
使用范圍 0～45℃
|
|
存貯范圍?。?5～70℃
|
|
時間測量
|
測試范圍 0.1ms～999999.999s
|
|
機箱外觀
|
選用高檔全鋁合金擠壓型材，電磁兼容進口機箱，外形美觀
|
|
機箱尺寸：長×寬×高 360mm ×195mm ×375mm
|
|
機箱重量
|
主機重量 16.6kg
|
|
帶載輸出
|
可選擇輕載或重載輸出 （任意一相電流輸出超過10A時，建議在每個功能模塊試驗前按F3鍵切換到重載輸出模式）
|
