產品概述

• 隨著我國電力行業的發展及新技術的應用，智能變電站成為未來變電站的發展趨勢，并將成為智能電網中的重要組成部分。智能變電站主要特點是由智能化一次設備和網絡化二次設備分層構建，是建立在IEC61850協議規范基礎上，實現變電站內智能電氣設備間信息共享和互操作的現代化變電站。
• 智能變電站的二次設備接收和發送的不再是傳統的電壓電流模擬量和硬接點開關信號，全站使用IEC 61850通信規約傳遞電壓電流采樣值、開關狀態等遙測遙信量，并使用光纖作為傳輸介質以提高抗干擾能力。如果智能站需要故障檢修、現場調試或日常維護，傳統的模擬量測量儀器無法對這些信息進行診斷測試，現場施工或變電站維護人員需要一種嶄新的手段對光數字信號進行解析。

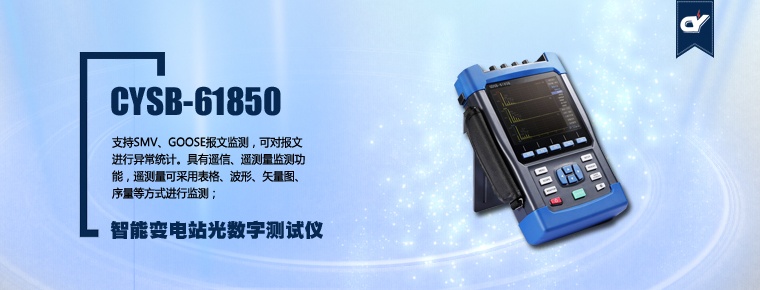

• CYSB-61850是一款便攜式的智能變電站光數字測試儀，它對智能變電站過程層和間隔層的網絡通訊協議（IEC61850-9-1、IEC61850-9-2、IEC60044-7/8、GOOSE、IEEE1588）進行實時解析和監視，并分析其中傳輸?shù)倪b測遙信量數據，同時兼具保護的測試功能。它以直觀的方式顯示分析結果：如電壓電流的有效值、相角、諧波、功率等電能量分析；開關狀態及動作時間分析；時間同步的對時分析；光信號的光功率分析，是變電站日常維護、檢測、調試過程層和間隔層設備運行狀況的必備工具。

主要功能特點

• 支持IEC 61850-9-1/2、IEC 60044-7/8（FT3和FT3擴展）、GOOSE、IRIG-B、IEEE1588等標準規約，可接入智能變電站過程層、間隔層之間的任意網絡節點收發報文；
• 支持智能變電站全站系統配置文件解析，實現采樣值、采樣通道信息、GOOSE信號的自動配置；
• 支持SMV、GOOSE報文監測，可對報文進行異常統計。具有遙信、遙測量監測功能，遙測量可采用表格、波形、矢量圖、序量等方式進行監測；
• 支持IEC60044-7/8（FT3）采樣值報文收發功能,可選2.5Mbps、5Mbps、10Mbps傳輸波特率；
• 支持IEC 61850-9-1/9-2/9-2LE報文收發，報文ASDU數目1~8可選；
• 支持報文監測以及報文錄波（標準pcap格式），支持錄波分析；
• 支持核相測試功能；
• 支持IRIG-B以及IEEE 1588對時方式，提供B碼時間同步以及查看時鐘源時間功能；
• 可以模擬合并單元（MU）輸出IEC 61850-9-1/9-2、IEC 60044-7/8光數字報文，對光數字繼電保護裝置進行測試；
• 支持SMV 多個狀態按預先設定序列輸出測試，最大狀態數可達10 個。測試結果清晰明了，GOOSE 動作以試驗結果列表方式給出；
• 支持直流法測試光數字電壓、電流互感器、變壓器的極性；
• 支持光功率測量，測量范圍：-31dbm~-14dbm，可測量光波長：1310nm；
• 大屏幕圖形彩色液晶顯示，直觀友好的界面菜單，信息詳細直觀、按鍵操作方便易用；
• 采用電池供電，方便攜帶使用，一次充滿電后可正常使用8小時以上。

主要技術參數

常規參數
機械尺寸及重量

• 測試儀尺寸：172mm（W）× 261mm（H）× 64 mm（D）；
• 測試儀重量：≤1.71 KG。

光纖接口

表3-2 電磁兼容等級

• 內置電池組：11.1V 5000mAh 鋰電池組
• 電源適配器： 輸入：AC 100~240V、50/60Hz； 輸出：DC 15V、3A；
• 充電時間：電池充滿需要4~6個小時（DC指示燈由閃爍到常亮）， 建議新電池前3次充電時間大于12小時；
• 工作時長：一次充滿電可連續工作8小時以上。

• 整機裝置功耗≦8W

• 正常工作溫度：-5～45℃；
• 極限工作溫度：-10～50℃；
• 貯存及運輸： -25～70℃；
• 相對濕度： 5% ～ 95%；
• 大氣壓力： 80 ～ 110kPa。

性能指標

• 動態畫面響應時間 < 1s；
• 遙測信息響應時間 < 1s；
• 遙信變化響應時間 < 1s；
• 傳輸距離 > 1km，輸出精度0.5級；
• SMV發送時間均勻性最大偏差 ≤ 1us；
• 40.0Hz~70.0Hz 范圍內，采樣值SV 電壓在0.01Ue~2Ue范圍內測量精度優于0.05%，相位精度優于0.01°；采樣值SV 電流在0.01Ie~40Ie 范圍內測量精度優于0.05%，相位精度優于0.01°；頻率測量精度內優于0.002Hz；
• 接收GOOSE事件的分辨率 < 1ms；
• 支持IRIG-B碼對時，對時誤差不大于1us；
• 光功率測量范圍：-31dbm~-14dbm，可測量光波長：1310nm；
• 支持標準SCL文件導入，提取需要的裝置實例配置信息；
