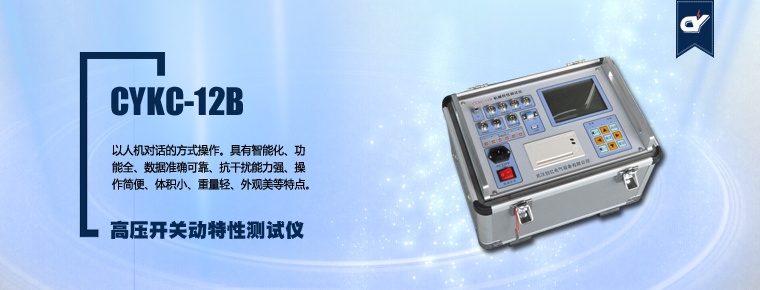

    CYKC-12B 高壓開關動特性測試儀

    點擊:
    CYKC-12B 高壓開關動特性測試儀

    產品概述

    CYKC-12系列斷路器動特性測試儀是為適應現場調試斷路器機械特性的需要而開發研制的專用檢測儀器。它將現代光電隔離技術、大規??删幊踢壿嬰娐芳夹g(shù)與高壓設備測量技術進行有機結合。以人機對話的方式操作。具有智能化、功能全、數據準確可靠、抗干擾能力強、操作簡便、體積小、重量輕、外觀美等特點。適用于各種型號的真空、SF6、油高壓斷路器、負荷開關、GIS接地刀閘開關、接觸器、繼電器、空氣開關等。

    產品特點

    • 采用獨特的抗干擾光電隔離技術設計,能在750KV及以下強電場環境可靠工作。
    • 運用成熟的工控機核心,測試速度快,不需等待,且數據準確穩定。
    • 內同步、外同步或斷口時間、開關動作等多種觸發方式。
    • 配備直線電阻傳感器、旋轉電阻傳感器、加速度通用傳感器。
    • 速度自定義功能,可在行程曲線上任意定義速度的計算方式。
    • 采用大屏幕、寬溫帶、背景光液晶、全中文顯示所有數據及圖譜,液晶對比度電子調節。
    • 樹形存儲結構,按站名、線路編號存儲,數據查找方便,斷電記憶設置參數及試驗數據。
    • 儀器具有中文菜單提示每步操作,使用方便。內置微型打印機。
    • 配有RS-232接口,U盤接口。能夠與PC機聯機操作,試驗結果直接存入PC機硬盤,并能由PC機輸出到辦公打印機打印試驗報告。

    基本功能

    時間
    • 可同時得到12路斷口的固有分、合閘時間、同相同期、相間同期;真空開關各斷口彈跳時間、彈跳次數、彈跳過程;帶合閘電阻開關同時可測6路斷口的合閘電阻的預投時間、預投波形及電阻阻值;西門子石墨觸頭開關,可測其斷口的分、合閘時間,儀器具有良好的抗干擾性能,在設備區測量時能夠從儀器上直接讀取合閘電阻的預投時間、預投波形及電阻阻值。
    速度
    • 剛分、剛合速度、平均速度、最大速度
    行程
    • 超行程、過沖行程
    • 針對真空開關的分閘彈跳幅值、彈跳次數以及彈跳過程。
    動作電壓
    • 提供DC15~250V、20A數字可調斷路器動作電源,任意整定分、合閘線圈的動作電壓值,還可完成斷路器的低電壓動作試驗,測量斷路器的低電壓動作試驗時,儀器能夠滿足在測量時調低、調高試驗電壓的功能。
    動作電流
    • 分、合閘線圈的分、合閘電流值及其電流波形圖
    重合閘
    • 任意整定重合閘間隔時間值、金屬短接時間、無電流間隔時間
    圖譜
    • 開關動作一次,即可得到開關運動特性的時間,彈跳、行程、速度、電流綜合圖譜,并可通過獨特的數據分析管理軟件對圖譜上任意點進行分析。

    產品參數

    • 時間通道: 12路
    • 最大可測時間: 4000ms + 6000 ms 分辨率: 0.1ms
    • 速度通道最大可測速率: 20.0m/s 分辨率: 0.01m/s
    • 行程
    • 油開關和SF6開關:最大可測行程800mm,分辨率:1mm
    • 真空開關:最大可測行程50mm,分辨率:0.1mm
    • 機內電源
    • 電壓調節范圍:DC20~250V
    • 電壓調節分辨率:1V
    • 電壓調節方式:數字調節
    • 最大輸出電流:20A
    產品選型指南
    序號 型號名稱 主要功能
    1 CYKC-12A
    (以成熟穩定的單片機為核心進行采樣、處理和輸出。為基本可靠型斷路器動特性測試儀。)
    12路獨立斷口測試通道,單片機為主控芯片
    2路速度采樣通道
    15 ~ 250V直流可調控制電源
    時間:量程0.1-4000.0ms 分辨率0.1ms
    速度:量程 20.00m/s 分辨率0.01m/s
    電流:量程20.00A 分辨率0.01A
    合,分閘時間,重合閘,彈跳
    速度:剛分、剛合速度,最大速度,平均速度
    行程:總行程,開距,超行程,過沖行程,反彈幅值
    RS232聯機操作或數據讀取

    2 CYKC-12B
    (采用工控機系統設計,速度更快,數據更穩定準確,現場數據存儲數據更多??蓽y得6路帶合閘電阻的斷路器每斷口合閘電阻的預投時間、預投波形和電阻阻值。)
    12路獨立斷口測試通道, 采用高速穩定的工控機控制
    6路合閘電阻測試
    2路速度采樣通道
    15 ~ 250V直流可調控制電源
    時間:量程0.1-10000ms 分辨率0.1ms
    速度:量程 20.00m/s 分辨率0.01m/s
    電流:量程20.00A 分辨率0.01A
    合,分閘時間,重合閘,彈跳
    速度:剛分、剛合速度,最大速度,平均速度
    行程:總行程,開距,超行程,過沖行程,反彈幅值
    RS232聯機操作或數據讀取。USB接口U盤讀取功能

    3 CYKC-12C
    (采用工控機系統設計,在完善GDKC-12B斷路器動特性測試儀的基礎上,更增加了3路石墨觸頭測試通道??蓽y西門子(如3AQ1EE、3AQEG、3ATEE)石墨觸頭開關。)
    12路獨立斷口測試通道,采用高速穩定的工控機控制
    3路石墨觸頭測試,6路合閘電阻測試
    2路速度采樣通道
    15 ~ 250V直流可調控制電源
    時間:量程0.1-10000ms 分辨率0.1ms
    速度:量程 20.00m/s 分辨率0.01m/s
    電流:量程20.00A 分辨率0.01A
    合,分閘時間,重合閘,彈跳
    速度:剛分、剛合速度,最大速度,平均速度
    行程:總行程,開距,超行程,過沖行程,反彈幅值
    RS232聯機操作或數據讀取。USB接口U盤讀取功能
