一、概述

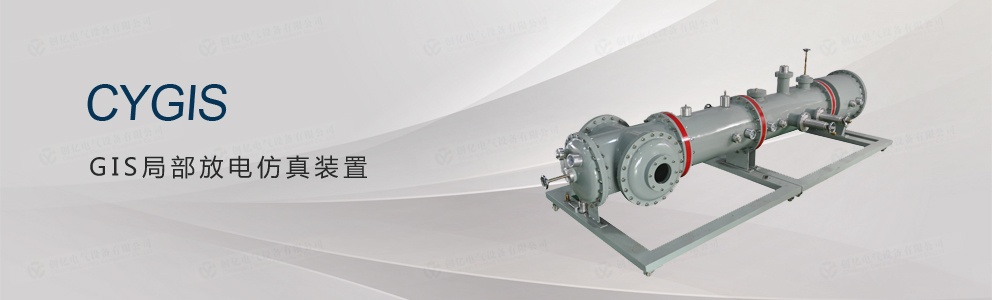

隨著我國電力工業的發展,對電力設備的局部放電研究的要求越來越高,也越來越精準和量化。GIS局部放電仿真裝置就是我公司為滿足這種市場需求,在GIS試驗變壓器基礎上研制而成的局部放電模擬仿真科研設備。本產品具有體積小、重量輕、不受氣候變化的影響、用戶使用方便、電暈極小等優點。是電力系統局放試驗、科研、教學所必需的設備。
二、成套裝置結構
本裝置主要由無局放高壓套管、SF6氣體絕緣罐、高頻探頭、放電模型、外接高壓套管等部分組成。局部放電模擬試驗?zāi)苡镁址艃x的測量方法,也能用高頻的測量方法。其即能做SF6氣體絕緣罐里局部放電模擬試驗,也能做空氣中局部放電模擬試驗。
三.主要技術參數
1. SF6氣室額定輸入電壓:100kV
2. 空氣氣室額定輸入電壓:90kV
3. 額定工作頻率:50 Hz
4. 相數:單相
5. SF6氣室絕緣介質:SF6氣體
6. 空氣氣室絕緣介質:空氣
7. 充氣壓力:0.35MPa
8. 充氣溫度:25℃
9. 補氣壓力:< 0.25MPa
10. 年泄漏率:≤1%
