產品概述

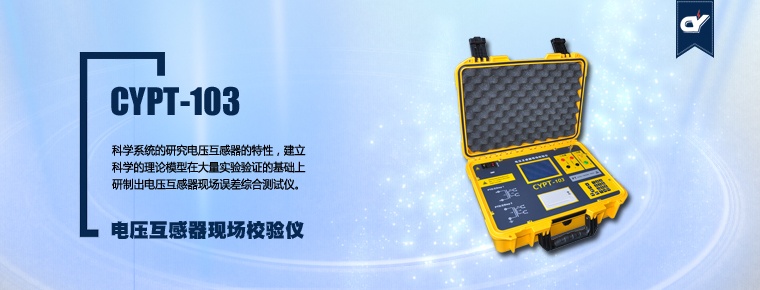

我公司根據現場電壓互感器檢測工作中，需要設備復雜，體積大，重量重，電壓高，準備時間長，工作效率低下并有一定的安全隱患的實際情況?？茖W(xué)系統的研究電壓互感器的特性，建立科學的理論模型在大量實驗驗證的基礎上研制出電壓互感器現場誤差綜合測試儀?？蓾M足用戶對電壓互感器的誤差（比差、角差）的測量。具有精度高、穩定性好、體積小，重量輕的特點。
主要功能特點
-
滿足遵照國家規程所要求的測量用電壓互感器的20％-120％的規程點誤差（角差、比差）檢測。
-
一次性完成測量并顯示（遵照規程測量）電壓互感器上限負荷與下限負荷下的規程點誤差（角差、比差）。
-
一次性完成測量并顯示電壓互感器兩組實際任意負荷下的規程點誤差（角差、比差）。
-
檢測電壓互感器的變比以及極性。
-
測量現場實際二次負荷。
-
儀器可顯示測試接線圖，便于操作人員檢查接線。
-
儀器智能提示接線錯誤，保障儀器安全及檢測的準確度。
-
采用小電壓測試原理積極保障操作人員的安全。
-
320*240大屏幕液晶顯示，全中文界面。接線、操作簡單，攜帶方便。
-
可進行各種測量數據的存儲和打印，方便用戶查詢。
-
儀器可選配我公司的現場便攜式可充電測試電源使用，方便現場取電源。
主要技術參數
-
變比范圍：
-
全范圍測量(電磁型) ±0.2%
-
誤差測量范圍：
-
一次電壓：3-35KV/
-
（非標準一次電壓也可）
-
二次電壓:100V,100v/
-
6kV/100V 10kV/100v 20kV/100V
-
35kV/100V
-
6kV//100V/ 10kV//100v/ 20kV//100V/
-
35kV//100V/
-
功率因數： 0.0-1.0
-
極限誤差： ±0.05% 見下表：
|
測量誤差
|
|
額定電壓
|
比差（±％）
|
角差（±′）
|
|
80%
|
0.050
|
2
|
|
100%
|
0.050
|
2
|
|
120%
|
0.050
|
2
|
|
詳細說明見“附錄Ⅲ”
|
|
穩定度
|
0.03
|
2
|
|
詳細說明見“附錄Ⅳ”
|
-
直流電阻：
-
0.0-0.1Ω ±3％
-
0.1-50Ω ±1%
-
PT二次負荷： 1VA-500VA ±2％
-
檢 定：
-
電壓范圍：0-100V （百分表誤差0.5%）
-
比差：0.001%-3% （100V）
-
角差：0.00′-50′（100V）
-
誤差： X=(2%×X+2%×Y2個字) Y=(2%×X+2%×Y2個字)
-
導納：0.1mS-99.9mS
-
誤差： X=(2%×X+2%×Y2個字) Y=(2%×X+2%×Y2個字)
-
工作電源： AC 220V 10%/50Hz 2%
-
環境溫度： 0－40℃
-
整機功耗： 30W(靜態)150W（工作）
-
環境溫度： 0－40℃
-
環境濕度： 25℃時<85%
-
整機重量： ≤6Kg
-
整機體積： 420*330*166
