產品概述
隨著CVT 電容式電壓互感器的應用越來越普及,現場校驗的工作量日益增加。傳統式校驗需要諧振升壓裝置、標準電壓互感器、負載箱、校驗儀等設備,檢驗難度和工作量都很大。采用新技術研發的測試儀測量分析CVT 內部參數,根據物理模型得出最終誤差。
主要功能特點
-
單臺儀器實現電容式電壓互感器的誤差測試,無需諧振升壓裝置、標準電壓互感器、負載箱、校驗儀等設備,大大降低了現場校驗CVT 誤差的工作量。
-
測試范圍寬,35/√3kV/100/√3V、100/3V ~ 1000/√3kV/100/√3V、100/3V。
-
可以同時對電容式電壓互感器的三個二次繞組進行測試。
-
內部采用0.02 級的感應分壓器器,采用測差法測試互感器的低壓誤差,采用異頻測試技術,折算50Hz 時中間變壓器的非線性誤差,最終得到CVT 互感器的誤差。儀器的測試等級可達到0.05 級。
-
可以測試電容式電壓互感器分壓電容比,檢驗與互感器銘牌是否一致。
-
測試過程中,最大產生不超過3kV 的測試電壓,保證現場測試的安全性。
-
測試接線簡單,只需一次接線即可完成互感器的完整測試,無需換線。
-
測試時間短,少于5分鐘。
-
采用精準的軟件算法,測量數據的準確性進一步提高。
-
具有智能判斷外接線狀況,提示接線錯誤、變比、極性錯誤等。
-
自動對測試數據進行化整,并判斷是否超差,超差數據使用反黑顯示,對互感器的數據特性直觀明了。
-
直接出具現場檢定結論,合格或不合格。
-
大規模存貯器可存儲現場測試數據多達1000 條。
-
帶有打印機,可以現場打印測試數據。
-
采用工程塑料模具機箱防震、防壓,保障現場高壓試驗時的操作人員安全和設備安全。
-

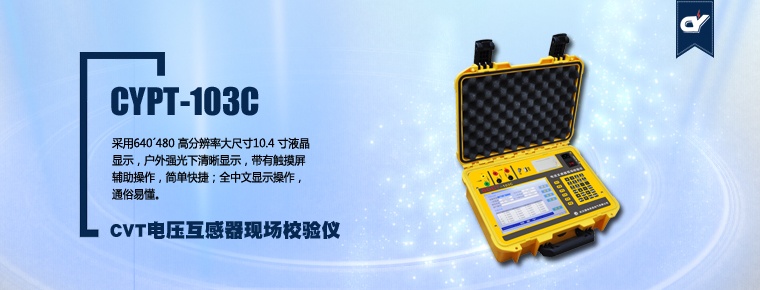

采用640′480 高分辨率大尺寸10.4 寸液晶顯示,戶外強光下清晰顯示,帶有觸摸屏輔助操作,簡單快捷;全中文顯示操作,通俗易懂。
主要技術參數
變比測試范圍:
-
1)35/√3kV / 100/√3V、100/3V、100V
-
2)66/√3kV / 100/√3V、100/3V、100V
-
3)110/√3kV / 100/√3V、100/3V、100V
-
4)220/√3kV / 100/√3V、100/3V、100V
-
5)330/√3kV / 100/√3V、100/3V、100V
-
6)500/√3kV / 100/√3V、100/3V、100V
-
7)765/√3kV / 100/√3V、100/3V、100V
-
8)1000/√3kV / 100/√3V、100/3V、100V
-
測試等級:0.05 級
-
被檢電壓互感器工作范圍: 80%~120%
-
二次負荷:0.0VA~500VA 、COSφ=0.1~1.0
-
被檢電壓互感器準確度范圍:1.0、0.5、0.2、0.1
-
導納測量誤差≤5.0% 測量范圍:0.000mS~200.0mS
-
分壓電容比測試精度:0.1 級
-
體積:L60′W45′H30
-
重量:≤35kg
