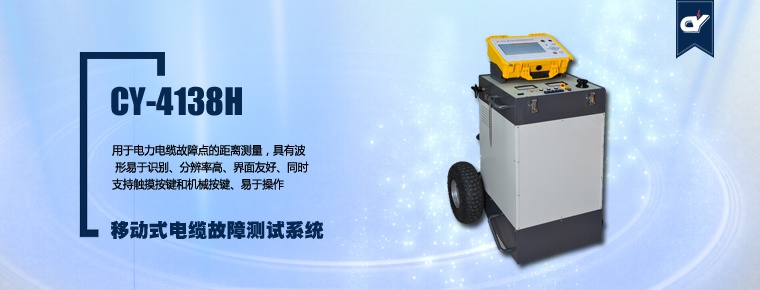

    CY-4138H 移動式電纜故障測試系統

    點擊:
    CY-4138H 移動式電纜故障測試系統

    產品概述

    • 移動式電纜故障測試系統是集測距、尋跡、定位和沖擊高壓發生器于一體, 便于移動、運輸及現場測試的綜合電纜故障定位裝置。能對電纜的高阻閃絡故障 ,高低阻性的接地,短路和電纜的斷線,接觸不良等故障進行測試,若配備聲測 法定點儀,可準確測定故障點的精確位置。用于對各種埋地電纜、架空電纜、電 力電纜、市話電纜、通訊電纜及光纜進行測距、尋跡、埋深探測及故障定位。多 次脈沖法電纜故障測試儀代表目前國內電纜故障測試領域的最高水平,其技術達 到了國際領先水平,在國內處于絕對領先地位,較大的超越了其它多種類型的電 纜故障測試設備。CY-4138H多次脈沖法電纜故障測試系統是國電西高在二次脈沖 法電纜故障測試采樣技術基礎上精心研發的又一套最新、最先進的電纜故障定位 裝置。簡化了電纜故障定位的復雜性及難度,提出了更新穎的電纜測試方法及手 段,實現了更快捷簡便的故障波形判斷方式,達到了電纜故障定位革命性的改變 !
    系統組成:
    • CY-4133多次脈沖電纜故障測試儀
    • CY-4132電力電纜故障定點儀
    • CY-4133S 電纜測試多次脈沖耦合裝置
    • CY-2131H一體化直流高壓電源裝置
    • 產品組成CY-4133多次脈沖電纜故障測試儀
    • CY-4133多次脈沖電纜故障測試儀,用于電力電纜故障點的距離測量,具有波 形易于識別、分辨率高、界面友好、同時支持觸摸按鍵和機械按鍵、易于操作等 特點。
    • CY-4133多次脈沖電纜故障測試儀下可以獨立使用;在脈沖電流方式下需要和 CY-2131系列一體化直流高壓發生器配合使用;在多次脈沖方式下還須和CY-4133S 電纜測試多次脈沖耦合器配合;在測距完成后須使用CY-4132電力電纜故障定點儀 點儀進行精確定點。他們共同組成一套高性能的,能提供多種創新特性的電纜故 障查找系統。

    功能特點

    多種測距方法:

    • 低壓脈沖法:適用于低阻、短路、斷線故障的精確測距,還可用于電纜全長 及中間接頭、T型接頭、終端頭的測量,以及波速度的校正。
    脈沖電流法:適用于高阻、閃絡型故障的測距,使用電流耦合器從測試地線 上采集信號,與高壓部分完全隔離,安全可靠。
    • 多次脈沖法:世界上最先進的測距方法,是二次脈沖法的改進。波形明確易 于識別,測距精度高。
    200MHz實時采樣:
    • 國內同類儀器最高采樣頻率,與國際最高水平接軌。
    • 提供最高0.4m的測距分辨率,測量盲區小,對近端故障和短電纜特別有效。
    • 觸摸操作和機械按鍵兩種操作方式
    • 觸摸按鍵,操作更加靈活,具有手勢操作功能。
    • 可以對光標進行拖拽,雙擊操作,定位更加簡單、方便。
    • 兼容機械按鍵操作,五向按鍵,操作更加人性化。
    • LED大屏幕彩色液晶顯示,界面友好:
    • 波形清晰,尤其在多次脈沖測試中,多個波形以不同顏色同時顯示,更易于 識別。
    • 7寸大屏幕液晶,160°可視角度,顯示內容豐富、直觀。
    • 功能菜單簡單實用,功能強大。
    畫中畫暫存顯示功能
    • 界面顯示采用畫中畫方式,由一個主窗口和三個暫存窗口組成,可同時查看三 個暫存波形,使波形比較功能更加簡單、直觀、方便。
    嵌入式操作系統
    • 設計采用嵌入式操作系統Microsoft Windows CE 6.0+ARM9的結構設計,穩定 的軟件設計,更高的處理速度。
    • 專用的軟件管理平臺,完成軟件升級、備份、還原等功能,使軟件維護更加 方便。
    標尺功能
    • 可以設置1個起點,10個接點,1個故障,1個全長。直觀顯示電纜的基本情況
    • 屏幕同時顯示標尺和測試波形,使分析電纜波形更直觀、更易懂。
    波形存儲、計算機聯機通訊:
    • 可在機內存儲大量波形。
    • 使用U盤進行波形數據的導入導出。
    • 可以和計算機(臺式機或筆記本機)連接,進行聯機通訊。
    • 提供計算機后臺管理軟件,對U盤轉儲的數據或聯機數據進行數據管理。
    電源管理:
    • 儀器在2分鐘內沒有任何操作時,將減弱背光;10分種沒有操作,將自動關機 ,以減少電量消耗;當電池欠壓時,儀器也將自動關機,以保護電池。
    • 內置聚合物鋰離子電池,配有專用鋰電池充電器,提供可靠的充電方式。
    • 工作時間長:使用充滿電的聚合物鋰離子電池,儀器能連續工作5小時以上( 電池老化后使用使用時間會縮短)。
    • 堅固機殼,質輕便攜。

    主要參數

    • 工作模式:低壓脈沖、脈沖電流、多次脈沖。
    • 信號增益調節范圍:70dB。
    • 低壓脈沖發射電壓:30V。
    • 最高分辨率:0.4m。
    • 最高分辨率:0.4m。
    • 最大采樣頻率:200MHz實時采樣。
    • 最大測距范圍:100km。
    • 測距盲區:2m。
    • 通訊接口:USB。
    • 電源:聚合物鋰離子電池組,標稱電壓7.4V。
    • 按鍵:采用丹麥進口按鍵,可靠性不小于1千萬次。
    • 電池供電時間:使用充滿電的聚合物鋰離子電池,可以連續使用5小時以 上(隨著電池的老化,連續使用時間會相應縮短)。
    • 充電器:輸入AC220V,50Hz,充電電流2A,充電時間8小時。
    • 體積:274×218×81mm
    • 質量:3.5kg
    使用條件:
    • 溫度:-10℃~+40℃;
    • 海拔:h<4500m。
    • CY-4132電力電纜故障定點儀
    • CY-4132電力電纜故障定點儀,配合高壓信號發生器使用,提供先進的 聲磁波形顯示的聲磁同步法,對故障點進行精確定點。
    功能特點
    • 聲磁同步接收,抗干擾能力強。
    • 聲磁信號波形顯示,信號和噪聲易于區分。
    • 光標測量聲磁延時,精確判斷故障點的遠近。
    • 可根據磁場波形的初始極性,在定點的同時進行路徑探測。
    • 高性能抗噪耳機監聽。
    • 大屏幕液晶顯示,界面友好、簡單易用。
    • 內置大容量鋰離子電池供電,配快速充電器。
    • 電源管理:根據不同功能開啟不同的電源通路,盡量減小功耗;若15分鐘沒 有任何操作,儀器將自動關機;電池欠壓時也將自動關機,以保護電池。
    • 高防護等級,小巧便攜。

    主要參數

    • 聲磁同步定點功能:
    • 聲音信號通頻帶:中心頻率400Hz,帶寬200Hz。
    • 信號增益:80dB。
    • 定點精度:0.1m。
    電源:
    • 電池:內置鋰離子電池組,標稱電壓7.4V,容量3000mAH。
    • 功耗:300mA,可連續使用時間>9小時;
    • 充電器:輸入AC220V±10%,50Hz;標稱輸出8.4V,DC1A。
    • 充電時間:<4小時。
    • 顯示方式: 320×240點陣大屏幕液晶。
    • 體積:270mm×150mm×210mm。
    • 質量:1.5kg。
    • 使用條件:溫度:-10℃-40℃,濕度5-90%RH,海拔<4500m。
    • CY-4133S多次脈沖耦合器
    • CY-4133S電纜測試多次脈沖耦合器與CY-4133電纜多次脈沖故障測距儀和 高壓信號發生器配合使用,用于檢測各種電力電纜的高阻泄漏故障、閃絡性故障 、低阻接地和斷路故障。CY-4133S為CY-4133電纜多次脈沖故障測距儀提供脈沖 信號耦合通路,同時實現了與高壓設備的電氣隔離。它采用目前國際上最先進的 “多次脈沖法”技術,使電纜故障波形的判斷變得簡單方便。
    • 多次脈沖法大大簡化了電纜故障波形的識別,使復雜的高壓沖擊閃絡波形 變成了非常容易判讀的故障波形,降低了對操作人員的技術要求和經驗要求???方便準確地判讀波形,標定故障距離,達到快速準確測試電纜故障的目的,使故 障測試成功率得以大大提高。
    功能特點
    • 采用了目前國際上最先進的“多次脈沖法”技術和脈沖平衡技術,更加突出 了故障點的反射波形,測試波形識別更加容易。
    • 具有安全的高壓保護措施,實現測量回路與高壓沖擊電源的電氣隔離,保證 測距儀在沖擊電壓環境下工作的安全,無損壞、不死機。
    • 接線簡單,可與其他的高壓設備配合使用。
    • 無高壓外露,安全可靠。
    主要參數
    • 測試脈沖電壓:300V(P-P)
    • 允許輸入沖擊電壓:小于35kV
    • 允許輸入沖擊能量:小于2000J
    • 電源:交流220V,50Hz
    • 體積:560mm×230mm×220mm
    • 質量:7kg
    • CY-2131H一體化直流高壓發生器
    • 一體化直流高壓發生器用于當使用沖擊閃絡法檢測高阻故障時的輔助高壓電源 。
    功能特點
    • 一體化設計,儲能電容器內置,無高壓外露。
    • 高壓拖地輸出線直接接故障電纜,操作安全,接線簡便。
    • 多重安全防護,高壓零位啟動,斷電后自動釋放高壓電容儲能。
    • 多種工作方式:輸出直流高壓, 連續可調。
    • 寬大的車輪保證平穩,可靠運輸。
    • 體積小、重量輕,便于攜帶。
    主要參數
    • 輸出電壓:DC 0-32kV可調
    • 直閃電壓:32kV
    • 直閃電流:32mA
    • 最大脈沖電流:500mA
    • 最大儲能:2048J,4uF
    • 額定功率:2000VA
    • 放電方式:直流高壓、單次、周期。
    • 周期放電頻率:3-6秒。
    • 電源:交流220V,50Hz
    • 絕緣等級:A級
    • 環境溫濕度:0~40oC <75%RH
    • 海拔高度:<1000m
    • 體積::460mm×380mm×380mm
    • 質量: 75kg
