產品概述

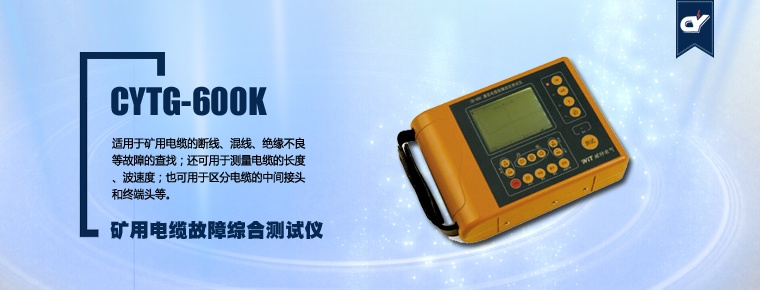

CYTG-600K綜合了TDR脈沖測試、電橋測試、電壓/電阻/絕緣電阻測量功能,適用于礦用電纜的斷線、混線、絕緣不良等故障的查找;還可用于測量電纜的長度、波速度;也可用于區分電纜的中間接頭和終端頭等。
產品特點
-
TDR脈沖反射法:可測斷線、混線、嚴重絕緣不良故障。
-
自動測試快速準確。
-
增益補償:數字信號處理,根據電纜衰減特性對增益進行補償,不同距離上的故障反射幅值基本相同,有利于正確分析判斷,且能延長有效測試距離。
-
波形存儲功能。
-
電橋測試法:用于絕緣不良故障測距;測試速度快;抗干擾能力強;測距結果精確。
-
電壓(V)測量功能:AC/DC電壓測量。
-
電阻(Ω)測量功能。
-
絕緣電阻(MΩ)測量功能:100V測試電壓。
-
人機界面友好,操作方便、直觀。
-
大容量鋰離子電池組供電;欠壓自動關機,無操作自動關機。
-
功能全、性能高、質輕便攜。
產品參數
TDR脈沖測試功能:
-
測試范圍:0-30km
-
分辨率:0-1km最大1m,2km最大2m,4-30km最大8m。
-
脈沖極性:2km以下單極性,2km以上雙極性。
-
脈沖幅度:單極性30V,雙極性±30V。
-
脈沖寬度:80ns-10μs,自動調節。
-
測試盲區:1m。
-
波速度調節范圍:100-300m/μs。
-
增益調節范圍:0-80db。
電橋測試功能:
-
測試精度:1%
-
電橋測試電壓:100V
-
電壓(V)測量功能:測量范圍:0-70V(AC/DC)
-
電阻(Ω)測量功能:測量范圍:0-20kΩ
-
絕緣電阻(MΩ)測量功能:
-
絕緣電阻測量范圍:0-50MΩ
-
絕緣電阻測試電壓:100V
-
(注:電壓/電阻/絕緣電阻測量結果僅供參考,不作計量使用)
-
顯示方式:320×240點陣LCD
-
供電電源:聚合物鋰離子電池組,標稱7.4V,3000mAH。
-
體積:210mm×160mm×65mm
-
質量:0.71kg(不含電池)
-
充電器輸入電壓:AC220V±10%,50Hz。
-
充電器輸出電壓:DC8.4V
-
充電電流:500mA
-
注:根據礦用電纜的高阻故障類型可選配CY-2131L一體化直流高壓發生器
特別關注:以上設備,在煤礦高瓦斯易燃易爆的工作環境,請把電纜拉出礦井外測試!在低瓦斯環境下,請在確認安全下慎用!安全測試,關愛生命!
