    CY-2136K 礦用電纜故障測試系統

    點擊:

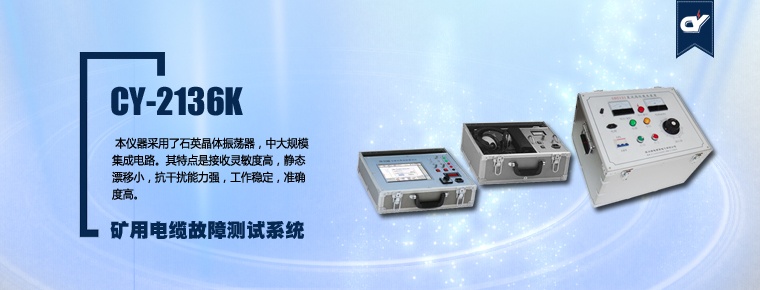

    CY-2136K 礦用電纜故障測試系統

    產品概述

    • CY-2136K型礦用電纜故障測試系統,可以利用低壓脈沖法、沖擊高壓閃絡法及智能高壓電橋法測試35kV以下電壓等級的各種類型電纜的高阻閃絡性、泄漏性故障,低阻、短路性故障及斷路故障。特別適用于煤礦礦井電纜和信號控制電纜的故障測試。
    • 本測試儀采用箱式結構,巧妙地將電纜故障測試儀與筆記本電腦結合為一體化,采用觸摸屏操作界面,所有功能按鍵均在屏幕上直觀地顯示,用戶可通過觸摸屏直接操作。具有波形儲存功能,可以儲存大量的現場測試波形,供隨時調用觀察和同屏比較。測試界面簡單清晰,功能按鍵定義簡單明了,測量方法簡單快捷。同時也大大提高了儀器的穩定性和可靠性。
    系統組成
    • 電纜故障智能測試儀(CY2133K);
    • 電纜尋跡及故障定位儀(CY2132K);
    • 直流高壓發生裝置(CY2131K):
    • 高壓設備:放電取樣器、工頻高壓試驗裝置、脈沖貯能電容器、成套專用測試線等。
    • CY-2133K 電纜故障智能測試儀
    主要技術指標:
    • 測試方法,低壓脈沖法、高壓閃絡法、智能高壓電橋法。
    測試距離:
    • 低壓脈沖法時,最大測試距離16Km;
    • 高壓閃絡法時,最大測試距離15Km。
    • 智能電橋法時,最大測距不受電纜長度限制。
    • 讀數分辨率:1m。
    • 系統測試精度:小于20cm。
    • 脈沖幅度: 負載阻抗在50Ω時不小于250Vpp。
    • 脈沖寬度: 0.2μs、2μs、4μs三種。
    • 采樣頻率: 48MHz、24MHz、12MHz、6MHz。
    • 預置了4種電纜介質的電波傳播速度:
    • 不滴油:160m/μs;
    • 油浸紙:160m/μs;
    • 交聯聚乙烯:172m/μs;
    • 聚氯乙烯:184m/μs;
    • 其它類型電纜的電波傳播速度的設置。對于其它非動力電纜,利用本機的測速功能可以在輸入該電纜的已知全長后,測出電波在該電纜中的傳播速度。
    采樣方式:
    • 電流取樣法。
    智能高壓電橋法:
    • 內置3KV高壓恒流源,可測電纜最大泄漏電阻3MΩ;
    • 輸入電纜精確長度后,自動顯示故障距離。
    • 工作條件: 溫度-10 ~ +45oC,相對濕度 90%。
    • 體 積:430×300×190mm。
    • 重 量:約10kg
    • CY-2132K型電纜路徑儀
    • CY-2132K電纜路徑儀是由CY-2132F發射機、CY-2132J型接收機、感應式探頭、電位差式探測架等組成。本儀器是光纜、電纜故障定位測試的專用儀表,適用于具有金屬導體(線對、護層、屏蔽層)的各種光纜、電纜。其主要功能為對地絕緣不良點的定位測試,線纜電路的探測以及線纜埋深等測試。 本儀器采用了石英晶體振蕩器,中大規模集成電路。其特點是接收靈敏度高,靜態漂移小,抗干擾能力強,工作穩定,準確度高。由于儀器采用了小型鎳鎘畜電池供電,因此儀器具有體積小,重量輕,耗電小,便于攜帶等優點,特別適用于野外作業。

    主要技術性能

    • 準確定點的故障絕緣阻值:0~5MΩ
    • 定位測試準確度:≤±10cm
    • 探測線纜深度:≤3m
    • CY-2131K型直流高壓發生裝置
    • CY-2131K高壓發生器是電纜故障檢測系統的組成部分,用于當使用沖擊閃絡法檢測高阻故障時的輔助高壓電源。

    技術參數

    • 輸入電源: AC 220V,50Hz
    • 輸出電壓: DC 0~15kV
    • 額定功率: 2kVA
    • 環境溫度: 0~40oC
    • 環境濕度: <75%RH
    • 海拔高度: <1000m
    • 絕緣等級: A級
    • 尺 寸: 430×540×410 mm
    • 重 量: 48.5 kg
