絕緣油介電強度測試儀校驗裝置
當前位置:首頁 > 儀器設備 > 電纜故障檢修儀器同時按ctrl和D鍵,收藏該產品

CYXG-F架空線小電流接地故障定位儀

點擊:
CYXG-F架空線小電流接地故障定位儀

產品概述

我國6~66KV配電網大多采用中性點非有效接地方式,也就是小電流接地方式。其優點是短路電流小,保護裝置不需要立即動作跳閘,按電力系統安全運行規程的規定,發生單相接地故障后可繼續運行1至2小時,但此時系統非故障相對地電壓升高為線電壓,若不及時處理,極易發展成兩相短路使故障擴大,弧光接地還會引起全系統過電壓。我國配電線路分支眾多,這是難以定位接地故障點的主要原因。發生接地故障的原因很多,其中絕緣弱點造成接地故障發生的頻率最高,絕緣弱點對地阻抗的大小不一,有些會達到20KΩ或更大;有些絕緣弱點對地阻抗是線性的(低壓時也能發生接地故障),另外一些則是非線性的(高壓時才能發生接地)。而絕緣弱點的表象也是多種多樣的,如絕緣子污閃、開裂等。

傳統的接地故障處理方法是逐次拉路選出故障線路,再用人工巡線目測法確定接地點位置。這樣的方法費事費力,與智能化電網的要求極不適應。配電網接地故障定位儀性能優越,能夠快速、準確的定位接地故障點。既能夠在接地故障發生時用于定位接地故障點,也能夠在線路檢修完成后,利用幾分鐘的時間,使用本設備對線路是否會發生接地故障進行預診斷。

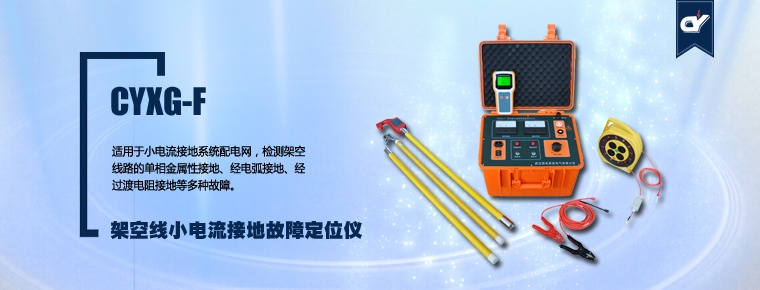

CYXG-F是適用于小電流接地系統架空線路,在線路發生單相接地故障而停運后,可對接地點進行精確定位的便攜設備,可進行多條線路的故障定位。整套設備由發射機、傳感器、接收機及附件組成。在故障線路停運后,由發射機向線路施加超低頻高壓信號使故障重現,在線路沿途用絕緣桿將傳感器掛在線路上檢測信號,并通過無線方式向地面上的接收機傳輸數據,接收機顯示測量結果。在故障點前,電流持續存在,故障點后,電流消失??上冗M(jìn)行粗略分段,再精確定點,從而快速確定故障位置。

關鍵字:架空線接地故障定位儀 架空線小電流接地故障定位儀  小電流接地故障定位儀  接地故障定位儀  配網線路接地故障定位儀  配電網接地故障定位儀

產品特點

  • 適用范圍為66KV及以下配電網架空線路;
  • 適用于小電流接地系統配電網,檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障。
  • 在線路停運后進行定位,特別適用于有電纜分支的故障線路。
  • 一次掛線,將主機的高壓輸出掛接在故障相線路即可;
  • 施加高壓信號使故障重現,電流信號穩定,易于檢測。
  • 超低頻信號避免系統分布電容影響,能對高阻值故障進行定位。
  • 發射機安全特性:高壓?jiǎn)?dòng)閉鎖功能、輸出允許直接短路。
  • 傳感器使用高靈敏度傳感器,開口設計,無需閉合,方便在線路上掛接。
  • 傳感器和接收機無線通訊傳輸,安全可靠。
  • 發射機可使用市電、發電機供電,傳感器和接收機干電池供電。
  • 發射機體積小,重量輕;傳感器為體積重量最小化設計,方便沿線掛接;接收機為手持式設計。
  • 接收機采用大屏幕液晶顯示器,顯示傳感器狀態、電流波形和電流值。

產品參數

  • 定位精度:0.2米。
  • 發射機輸出特性:
  • 輸出頻率1Hz
  • 開路電壓: 基波有效值0~2800V,
  • (脈動直流,峰值8kV,相當于10kV線路的相電壓峰值);
  • 短路電流: 基波有效值0~35mA(脈動直流,峰值100mA)
  • 傳感器與接收機的無線通訊距離:不小于30m。
  • 發射機電源:AC 220V市電,可接發電機(輸出功率≥1500W)。
  • 發射機功率:最高功率900W。
  • 傳感器電源:3節7號堿性干電池。
  • 接收機電源:5節5號堿性干電池。
  • 體積(重量):
  • 發射機455×335×310mm(15kg)
  • 傳感器180×100×35mm(0.45kg)
  • 接收機205 ×100×35mm(0.45 kg)
  • 使用條件:溫度:-10℃-40℃,濕度5-90%RH,海拔<4500m。
