產品概述

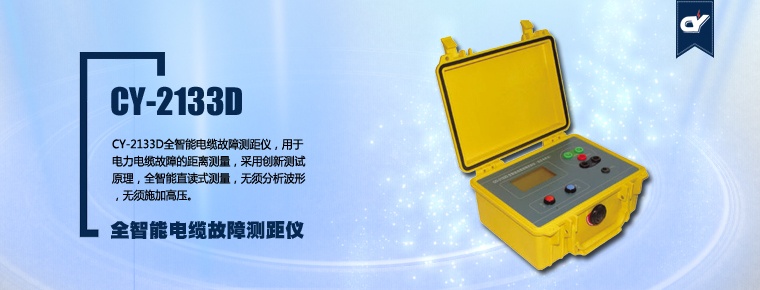

CY-2133D全智能電纜故障測距儀,用于電力電纜故障的距離測量,采用創新測試原理,全智能直讀式測量,無須分析波形,無須施加高壓。
產品特點
功能特點
-
直接顯示故障距離占全長的比例,測量精度高,無須分析波形,操作簡便。
-
無須施加高壓,安全、簡便。
-
特別適用于脈沖法無法解決的封閉性故障測距難題:當電纜(及其附件)大面積進水,若對其進行高壓沖擊放電,則電荷會緩慢泄漏而不是形成瞬間電弧,若使用脈沖測試法將得不到波形(包括脈沖電流法、脈沖電壓法、二次或多次脈沖法均失效),此時使用本儀器將會得到滿意效果。
適用故障類型:
-
適用于單相或多相高阻接地故障(占全部故障的95%以上)
-
適用于單相金屬性低阻接地故障(萬用表測量絕緣電阻在200Ω以下),但兩相或三相同時發生金屬性低阻接地故障時本儀器不適用。
-
測試時要求故障電纜的鎧裝連續(對于高壓電纜,其鎧裝一般能夠保持連續;對于低壓電纜,此要求有時不能滿足,但對于三相四線制或三相五線制低壓電纜,可用其零線或地線代替鎧裝進行測試)。
-
不適用于斷線和閃絡故障,但發生的幾率極低。
性能特點
-
大屏幕液晶顯示操作信息,測距精度高,界面友好。
-
一鍵式自動測試,直接顯示測距的比例信息,簡單易用。
-
內置恒流源,信號穩定,測距結果可靠。
-
具有接線錯誤提示功能,防止接線錯誤。
-
電源管理功能:不操作儀器15分鐘,將自動關機,以減少電量消耗; 電池欠壓時,將自動進入關機,以保護電池,延長壽命。
-
內置大容量鋰電池,提供可靠的充電方式。
-
工作時間長,可連續工作8小時以上(電池老化后使用時間會縮短)。
-
堅固機殼,質輕便攜。
產品參數
-
輸出電壓:≤8V。
-
輸出電流:0.1A~2A自動調節。
-
測距精度:誤差≤0.1%。
-
電源:7.4V,5800mAH可充電鋰電池。
-
充電器: 輸入AC 220V±10% 50HZ±2HZ;輸出標稱值DC8.4V,2A
-
體積:232mm×192mm×111mm。
-
質量:1kg。
-
使用條件:溫度:-10℃-40℃,濕度5-90%RH,海拔<4500m。
-
注:配套使用CYTG-500低壓脈沖測試儀,用于測量電纜全長:測試斷線和金屬性低阻接地故障(單相或多相),亦無需施加高壓,波形易判別。綜合考慮,配套使用CY-2133D直讀測距儀和CYTG-500低壓脈沖測試儀,能夠適用于絕大多數電纜故障(占99%以上),僅閃絡故障和多處同時發生高阻故障時不適用。
