概述

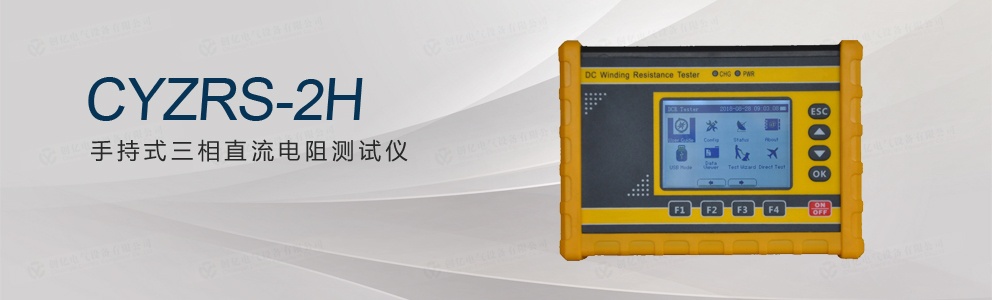

為了滿足變壓器直流電阻快速測量的需要,本公司最新開發研制了一款革命性的產品,國內首款手持式三通道直流電阻測試儀。該儀器采用全新技術,具有高效率、體積?。▎问植僮鳎?、重量輕、輸出電流大等特點。整機由ARM處理器控制,自動完成自檢、數據處理、顯示等功能,還具有自動放電、自動消磁和充放電指示等功能。
本儀器測量精度高,操作簡便,適用于配電變壓器、互感器、電抗器、發電機、電機等試品,也可用于測量開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品的快速測量,具有速度快、數據穩定的特點。
依據標準
手持式三通道直流電阻測試儀依據的相關標準如下表所示:
序號 |
標準名稱 |
1 |
GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》 |
2 |
GB6587-86 《電子測量?jī)x器環境試驗總綱》 |
3 |
GB6593-86 《電子儀器質量檢定規則》 |
4 |
DL/T845.3-2004 《電力行業標準直流電阻測試儀通用技術條件》 |
5 |
DL/T 596-2005 《電力設備預防性試驗規程》 |
6 |
DL/T 846-2004 《高電壓測試設備通用技術條件系列標準》 |
7 |
GB1094.1-GB1094.6-96 《外殼防護等級》 |
產品信息
1. 一款革命性的產品,代表了直流電阻測試技術的一大突破,國內首家推出:手持式三通道直阻電阻測試儀,輕巧強大,方便攜帶。
2. 一次性接線的理念,無需重新連接和斷開測試引線,從而節省更多時間,消除和減少大量的安全隱患。
3. 內置超大容量鋰電池,典型工況下可連續工作10小時以上(典型工況指被測電阻小于100mΩ,2A電流檔,電池充滿電情況下)。
4. 測試程序簡單高效,5種測試模式可選,儀器自動測量選定高壓側或低壓側繞組的電阻,包括高低壓三相繞組測量,或單繞組測量。
5. 自動選擇測試電流,最大電流可達2A。
6. 有效讀數達50000字, 顯示范圍為0-49999, 為其它廠家同類產品的2.5倍以上(其它廠家產品有效讀數只有20000字甚至10000字,即最高只能顯示19999甚至9999)。
7. 測量范圍寬(0.1μΩ-20KΩ),適用于配電變壓器、互感器、電抗器、發電機、電機等試品,也可用于測量開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品的測量。
8. 菜單簡單友好,顯示數據清晰易讀,陽光下可清晰顯示。
9. 儀器帶有萬年歷、數據存儲高達10000組,關機不丟失數據。
10. 簡單便捷的USB存儲,用于存儲和傳送測試結果,以供查閱編輯。
11. 同步繞組磁化技術能對大感性負載進行精確快速地直流電阻測試,無論是星型連接,還是三角形連接的繞組,一次性接線即可完成三相直阻測量,并自動計算三相不平衡率,極大節省測量時間,提高工作效率。
12. 內置測試完畢自動消磁功能,且具有音響放電報警,放電指示清晰,減少誤操作。
13. 測試線意外斷開或電源中斷,內建完善的放電回路及反電勢保護電路使之具有極強的抗拉弧能力。
14. 供電方式,本儀器采用交直流兩用模式。在不插入專用電源適配器時,由內置鋰電池供電;插上專用電源適配器后,自動切換為交流供電模式,并同時給儀器充電。
技術指標
工作電源 |
交流:AC220V±10%,50Hz±1Hz專用電源適配器 |
||
直流:內置14.8V/2.6AH鋰電池 |
|||
輸出電流 |
20mA、200mA、2A(依量程自動選擇) |
||
開路輸出電壓 |
DC12V |
||
量程(電阻量程自動切換) |
|||
2A檔 (電流回路最大允許5.5Ω) |
200mA檔 (電流回路最大允許55Ω) |
20mA檔 (電流回路最大允許22kΩ) |
|
0.0001mΩ-4.9999mΩ |
0.01mΩ-499.99mΩ |
0.0001Ω-4.9999Ω |
|
0.001mΩ-49.999mΩ |
0.0001Ω-4.9999Ω |
0.001Ω-49.999Ω |
|
0.01mΩ-499.99mΩ |
0.001Ω-49.999Ω |
0.01Ω-499.99Ω |
|
0.0001Ω-4.9999Ω |
|
500.00Ω-999.99Ω |
|
|
|
1.000kΩ-9.999kΩ |
|
|
|
10.00kΩ-19.99kΩ |
|
準確度 |
小于1.000kΩ |
±(0.2%RD+0.05%FS) |
|
1.000kΩ或以上 |
±(0.2%RD+0.1%FS) |
||
最小分辨率 |
0.1μΩ |
||
內部數據存儲 |
10000組 |
||
顯示 |
正顯液晶顯示屏,陽光下可清晰顯示 |
||
工作溫度 |
-10~40℃ |
||
環境濕度 |
≤80%RH,無結露 |
||
儲存條件 |
-20℃~50℃,≤95%RH, 無結露 |
