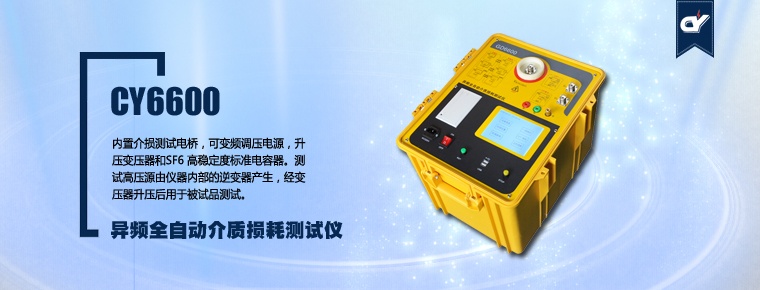

CY6600異頻全自動介質損耗測試儀是發電廠、變電站等現場或?qū)嶒炇覝y試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構,內置介損測試電橋,可變頻調壓電源,升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生,經變壓器升壓后用于被試品測試。頻率可變?yōu)?5Hz或55Hz,55Hz或65Hz,47.5或52.5HZ,采用數字陷波技術,避開了工頻電場對測試的干擾,從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。
使用條件 | -15℃ ∽ 40℃ | RH < 80% | ||
抗干擾原理 | 變頻法 | |||
電 源 | AC 220V±10% | 允許發電機 | ||
高壓輸出 | 0.5KV∽10KV | 每隔 0.1kV | ||
精 度 | 2% | |||
最大電流 | 200mA | |||
容 量 | 2000VA | |||
自激電源 | AC 0V∽50V/ 15A | 45HZ/55HZ;55HZ/65HZ | ||
分 辨 率 | tgδ: 0.001% | Cx: 0.001pF | ||
精 度 | △tgδ:±( 讀數 *1.0%+0.040%) | |||
△C x :±( 讀數 *1.0%+1.00PF) | ||||
測量范圍 | tgδ | 無限制 | ||
C x | 15pF < Cx < 300nF | |||
10KV | Cx < 60 nF | |||
5KV | Cx < 150 nF | |||
1KV | Cx < 300 nF | |||
CVT 測試 | Cx < 300 nF | |||
CVT 變比范圍 | 10∽10000 | |||
CVT 變比精度 | 0.1% | |||
CVT 變比分辨率 | 0.01 | |||
外型尺寸 | 430 ( L ) ×350 ( W ) ×350 ( H ) | |||
存儲器大小 | 200 組 支持 U 盤數據存儲 | |||
重 量 | 28 Kg |
