產品概述

• CYRB-IA變壓器繞組變形測試儀是專門用于大中型變壓器阻抗特性測試的智能化儀器。國家電力公司頒發的[2000] 589 號文件《防止電力生產重大事故的二十五項重點要求》中15.2條明確規定：“110KV及以上電壓等級變壓器在出廠和投產前應做低電壓短路阻抗測試或用頻響法測試?yán)@組變形以保留原始記錄?！?5.6 中規定：“變壓器在遭受近區突發短路后，應做低電壓短路阻抗測試或用頻響法測試?yán)@組變形，并與原始記錄比較，判斷變壓器無故障后，方可投運?！钡碗妷鹤杩箿y(cè)試能準確反映變壓器在繞組變形前后阻抗值的變化。

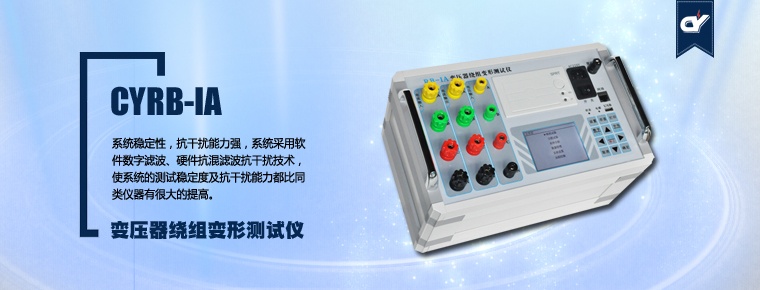

• CYRB-IA型變壓器繞組變形測試儀是我公司研制生產的，用于現場和實驗室條件下對2500kVA以上的電力變壓器。變壓器進行低電壓短路阻抗測量的儀器。儀器內部采用電壓、電流高精度同步交流采樣及FFT等數字信號處理技術，測量數據準確、穩定。該儀器采用三相或者單相測量方式，加壓側加壓，只需非加壓側短接，選擇變壓器聯結后，一次測量即可自動計算出每相的短路阻抗。儀器有低電流測試自動折算到額定電流功能，適合現場使用。該儀器可同步測量電壓，電流，功率，電源頻率。儀器可自動記錄測試數據，內置不掉電存儲器，可長期存儲測量數據，儀器自帶高速熱敏打印機，可以現場打印測試數據，彩色大屏幕液晶顯示，全中文菜單及操作提示，操作簡易直觀。
• 儀器完全滿足《DL/T 1093-2008 電力變壓器繞組變形的電抗法檢測判斷導則》之規定。

主要功能特點

• 測試精度高，電流、電壓等基本參數的測試精度都優于0.1%。
• 系統穩定性，抗干擾能力強，系統采用軟件數字濾波、硬件抗混濾波抗干擾技術，使系統的測試穩定度及抗干擾能力都比同類儀器有很大的提高。
• 校驗、檢驗儀器采用LEM公司的NORMA4000，使生產的設備都可以精度溯源。
• 三個獨立的電壓和三個獨立的電流輸入通道，測量通道采用16bit高度AD轉換器，所有通道同步采集，使功率計算精度有根本的保障，CYRB-IA滿足所有變壓器的接線測量方式。
• 在電壓、電流波形嚴重畸變及低功率因數下仍可準確測量變壓器阻抗值。
• 所有測試通道完全隔離、獨立，自動調節量程范圍
• 所有輸入通道的外接PT、CT的變化可分別進行設定，當輸入電壓小于500V，電流小于50A時，可直接測量。
• 320X240分辨率高清晰度液晶顯示屏，可同時顯示多個測試參數。
• 全漢字化的操作界面和報告打印及存儲功能，能充分滿足用戶的使用需求。

主要技術參數

測試的參數有：

• Ukt：折算到額定電流、額定溫度下的阻抗電壓百分比
• Pkt：折算到額定電流額定溫度下的負載損耗
• Ua、Ub、Uc： A相、B相、C相的相電壓有效值，單位：V
• Ia、Ib、Ic： A相、B相、C相的電流有效值，單位：A；
• Pa、Pb、Pc：分別為A相、B相、C相的平均功率，單位W

• 輸入電壓測量：測量范圍：25V—500V(直接測量)，在進行阻抗測試時通常使用AC240V或者AC400V
• 基本精度：0.1%
• 最高電壓：600V
• 外接PT變比：1～10000

• 輸入電流測量：測量范圍：0.1A—50A(直接測量)
• 最大電流：60A
• 基本精度：0.1%
• 外接CT變比：1～10000

• 阻抗測試范圍：0～100％
• 阻抗測試精度：0.1％

• 功率測量：測量范圍：15W—10kW
• 有功功率精度：0.2%（功率因數>0.5） 0.5%（功率因數>0.1）
• 無功功率精度：0.5%（功率因數>0.5）
• 視在功率精度：0.5%

• 功率因數（PF）
• 測量范圍：0.000—±1.000
• 容性負載：＋即超前的功率因數
• 感性負載：－即滯后的功率因數；
• 基本精度：0.5%
