產品概述

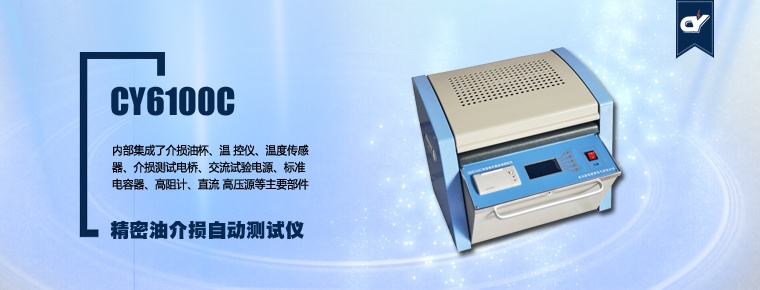

CY6100C 精密油介損自動測試儀 依據GB/T5654-2007《液體絕緣材料 相對電 容率、介質損耗因數和直流電阻率的測量》設計制造。用于絕緣油等液體絕緣介 質的介質損耗因數和直流電阻率的測量。一體化結構。內部集成了介損油杯、溫 控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流 高壓源等主要部件。儀器內部采用全數字技術,全部智能自動化測量,配備了大 屏幕(240×128)液晶顯示器,全中文菜單,每一步驟都有中文提示,測試結果 可以自動存儲并打印輸出,操作人員不需專業培訓就能熟練使用。
產品特點
-
油杯采用符合國標GB/T5654-2007的三電極式結構,極間間距2mm,可消除雜 散電容及瀉漏對介損測試結果的影響。具有排油電磁開關,可以在不拆卸油杯的 情況下排空杯中試樣油,并可用試樣油沖洗油杯。
-
儀器采用中頻感應加熱,PID控溫算法。該加熱方式具備油杯與加熱體非接觸 、加熱均勻、速度快、控制方便等優點,使溫度嚴格控制在預設溫度誤差范圍以 內。
-
內部標準電容器為SF6 充氣三點極式電容,該電容的介損及電容量不受環境 溫度、濕度等影響,使儀器精度在長時間使用后仍然得到保證。
-
交流試驗電源采用AC-DC-AC 轉換方式,有效避免市電電壓及頻率波動對介損 測試準確性影響,即便是發電機發電,該儀器也能正確運行。
-
完善的保護功能。當有過壓、過流、高壓短路時,儀器能迅速切斷高壓,并 發出警告信息。當溫度傳感器失效或沒有連接時,發出警告信息。
-
在中頻感應加熱爐內設有限溫繼電器,當溫度超過120度時,繼電器釋放,加 熱停止
-
試驗參數設置方便。溫度設置范圍0~125℃,交流電壓設置范圍500~2200V ,直流電壓設置范圍0~500V。
-
采用大屏幕LCD顯示器,具有背光、顯示清晰。人機界面友好,只需按照漢字 菜單提示、輸入命令,儀器即可自動進行測試。并自動存儲和打印測試結果
-
自帶實時時鐘,測試日期、時間可隨測試結果保存、顯示、打印。
-
空電極杯校準功能。測量空電極杯的電容量和介質損耗因數,以判斷空電極 杯的清洗和裝配狀況。校準數據自動保存,以利于相對電容率和直流電阻率的精 確計算。
產品參數
-
電源電壓: AC 220V±10%
-
電源頻率: 50Hz/60Hz ±1%
測量范圍:
-
電容量:5pF~200pF
-
相對電容率:1.000~30.000
-
介質損耗因數:0.00001~100
-
直流電阻率:2.5MΩm~20TΩm
測量精度:
-
電容量:±(1%讀數+0.5pF)
-
相對電容率:±1%讀數
-
介質損耗因數:±(1%讀數+0.0001)
-
直流電阻率:±10%讀數
分辨率:
-
電容量:0.01pF
-
相對電容率:0.001
-
介質損耗因數 0.00001
-
測溫范圍: 0~125℃
-
溫度測量誤差: ±0.5℃
-
交流實驗電壓: 500~2200V 連續可調,頻率50Hz
-
直流試驗電壓: 0~500V 連續可調
-
功耗: 100W
-
外型尺寸: 500×360×420
-
總重量: 22Kg
-
環境溫度: 0℃~40℃
-
相對濕度: <75%
