產品概述
-
CYRB-Ⅲ 繞組變形測試系統用于測試各種等級電力變壓器（6kV~750kV）及其它特殊用途的變壓器，電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等永久變形現象，這樣將嚴重影響變壓器的安全運行。本儀器采用掃頻法及低電壓阻抗法對變壓器的繞組進行綜合測試，按國家電力行業標準DL/T911－2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。阻抗法國家電力行業標準DL/T1093－2008對繞組的阻抗值進行測試，通過與標準的阻抗值比對判斷繞組的變形狀況。
-

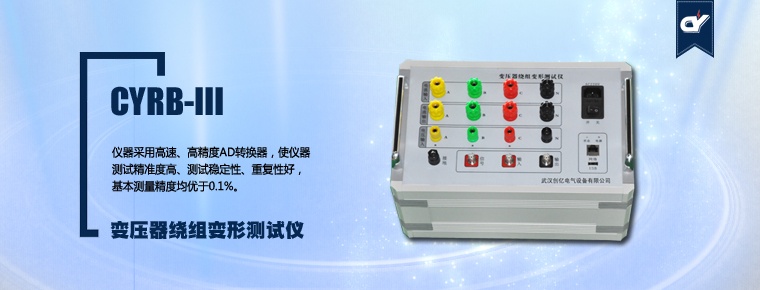

CYRB-Ⅲ 變壓器繞組變形測試儀由測量部分及分析軟件部分組成，測量部分是由信號生成及信號測量組成的黑匣子，分析部分由筆記本電腦完成，測量部分通過USB或者以太網與筆記本電腦連接。
-
CYRB-Ⅲ 含有兩種方法對大中型變壓器的繞組進行測量、診斷，第一是掃頻法，第二是低電壓阻抗法，為業界首款。
-
掃頻頻率覆蓋范圍寬：10Hz~2MHz
-
測量動態范圍寬：－100dB～20dB
-
測試中僅需要拆除連接母線，不對變壓器進行吊罩、拆裝的情況下就完成所有測試。
-
儀器采用分體式結構，測試主機與主控計算機之間采用USB或者以太網連接連接。即插即用。
-
儀器智能化程度高，使用方便，儀器設計有自適應濾波器，并具有自動量程調節功能。
-
儀器采用高速、高精度AD轉換器，使儀器測試精準度高、測試穩定性、重復性好，基本測量精度均優于0.1%。
-
配有專家診斷系統，可以自動診斷變壓器繞組的狀態。
-
分析軟件功能強大，掃頻軟件、硬件指標滿足電力標準DL/T911-2004；阻抗測試功能滿足電力行業標準DL/T1093-2008
產品特點
-
軟件采用windows平臺，兼容windows2000/winXP/windows vista/windows7
-
掃頻部分可以同時加載6條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。
-
阻抗測試可以自動折算，完成對阻抗值的準確測量及阻抗值的自動比對，實現對變壓器繞組的變形診斷。
-
軟件帶數據庫功能，方便數據查詢及比對。
-
軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形
-
診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。
-
軟件人性化特點明顯，測量的各種條件多為選擇項，不用在現場作很多的輸入，使用人員更加的方便。
-
軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。
-
測試數據格式靈活，可以導出、導入各種測試數據。
產品參數
頻響法測量部分的主要技術指標
-
測試主機與PC接口：USB或者以太網。
-
激勵信號源：儀器自帶一路標準激勵信號，信號輸出幅度可以軟件調節，最大幅度±10V，信號輸出阻抗為50Ω。
-
兩個高速并行AD轉換通道
-
測量范圍：-100dB～20dB
-
測量精度：±0.5dB（-100dB～20dB）
-
采集通道輸入阻抗：1MΩ/50Ω
-
掃頻測量范圍：10Hz－2MHz
-
掃描方式：采用線形或者對數分布的掃頻測量方式
-
掃描頻率精度：信號源輸出正弦信號的頻率精度不大于0.01%
-
掃頻測量頻點：10Hz－2MHz，測試點數可以設置，基本測量點數不小于2000點
-
主機采用Vittal原裝機箱，美觀耐用。
-
符合國家電力行業標準：DL/T911-2004
-
供電：AC220V±10%(50Hz)
-
工作環境溫度：-20℃～+60℃
-
相對濕度：10%～90%
-
低電壓阻抗法測量部分的主要技術指標
電壓測量技術指標：
-
輸入電壓測量：測量范圍：25V—500V
-
最高電壓：600V
-
基本精度：0.1%
-
外接PT變比：1～10000
電流測量指標：
-
輸入電流測量：測量范圍：0.25A—50A
-
最大電流：60A
-
基本精度：0.1%
-
外接CT變比：1～10000
阻抗測量指標：
-
阻抗測試范圍：0～100％
-
阻抗測試精度：0.1％
功率測量指標：
-
功率測量：測量范圍：15W—10kW
-
有功功率：0.2%（0.5<功率因數<1.0） 0.5%（0.01<功率因數<0.5）
-
無功功率精度：0.5%
-
視在功率精度：0.5%
-
功率因數精度：0.5%
-
符合國家電力行業標準：DL/T1093-2008
