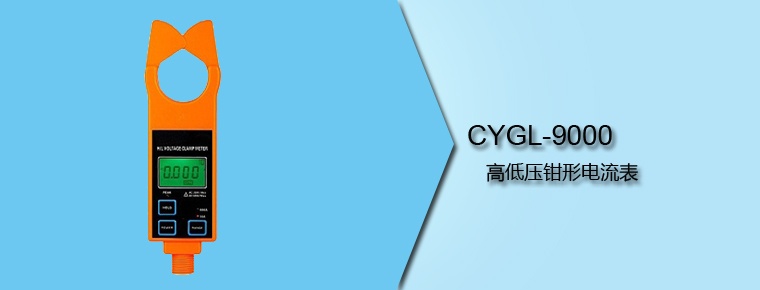

CYGL-9000高低壓鉗形電流表獨具自動插拔功能,專為測量高壓電流而精心設計制造的,采用最新CT技術及掩膜數字集成技術,由專用鉗形電流表配高壓絕 緣桿組成。若不使用絕緣桿,還可以當作高精度低壓鉗形電流表、漏電流表使用,能準確測出0.1mA~1000A的電流或漏電流。
CYGL-9000高低壓鉗形電流表鉗頭與引導區創新的一體化設計,確保了常年無間斷測試的高精度、高可靠性、高穩定性。
CYGL-9000高低壓鉗形電流表 連接絕緣桿,可用于60KV以下的高壓線路電流測量,在線電流測量,還具有峰值保持、數據保持、數據存儲、紅外傳輸?shù)裙δ?,其?zhuān)用鉗形電流表通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線,省時快捷,廣泛應用于變電站﹑發電廠﹑工礦企業以及檢測站﹑電工維修部門進行電流檢測和野外電工作業等。也可以當高低 壓變比測試儀使用,即分別測出一次回路與二次回路的高低壓電流,再人工計算就能得出高低壓的變比。絕緣桿輕便,具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣、可伸縮等特點。
功 能 | 高壓交流電流測量,低壓交流電流、漏電流測量,在線交流電流監測 |
電 源 | DC6V 堿性干電池(1.5V AAA×4) |
測試方式 | 鉗形CT,積分方式 |
顯示模式 | 4位LCD顯示,背光功能,適合昏暗場所 |
LCD 尺寸 | 47mm×28.5mm |
儀表尺寸 | 寬高厚:76mm×255mm×31mm |
鉗口尺寸 | φ48mm |
采樣速率 | 約2次/秒 |
測量范圍 | 0.0mA~1000A(50/60Hz自動) |
分 辨 率 | 0.1mA |
換 檔 | 0.1mA~1000A全自動換檔 |
測試精度 23℃±5℃,80%RH以下 | 0.1mA~299mA: ±1%±3dgt |
0.30A~9.99A: ±1.5%±5dgt | |
10.0A~199.9A: ±2%±5dgt | |
200A~399A: ±2.5%±5dgt | |
400A~600A: ±3%±5dgt | |
601A~1000A: ±4%±5dgt | |
線路電壓 | 60KV以下線路測試(帶5節絕緣桿操作) |
數據存儲 | 99組,存儲過程中“ MEM” 符號指示,“ FULL ”符號閃爍表示存儲已滿 |
PEAK 保持 | 自動保持高處的測試值,通常測試模式下長按 HOLD 鍵至PEAK燈亮,即開啟PEAK保持功能 |
數據保持 | 通常測試模式下按 HOLD 鍵保持?jǐn)?shù)據,“ HOLD ”符號顯示 |
數據查閱 | “ MR ”符號指示,能上下翻閱所存數據 |
溢出顯示 | 超量程溢出功能:“ OL A ”符號顯示 |
自動關機 | 開機約15分鐘后,儀表自動關機,以降低電池消耗 |
電池電壓 | 當電池電壓低于4.8V時,電池電壓低符號顯示,提醒更換電池 |
儀表質量 | 檢測儀:約335g(含電池),儀表總質量:約2.5Kg(含絕緣桿和電池) |
工作溫濕度 | -25℃~40℃; 80%Rh以下 |
存放溫濕度 | -10℃~60℃; 70%Rh以下 |
絕緣桿尺寸 | φ32mm,1m/節(5節) |
絕緣強度 | AC 100kV/rms (第5節絕緣桿與高壓電流鉗鉗芯之間) |
結 構 | 防滴漏Ⅱ型 |
隨機附件 | 儀表:1件;儀表箱:1件;絕緣桿(1米):5個;電池(堿性干電池AAA):4個 |
