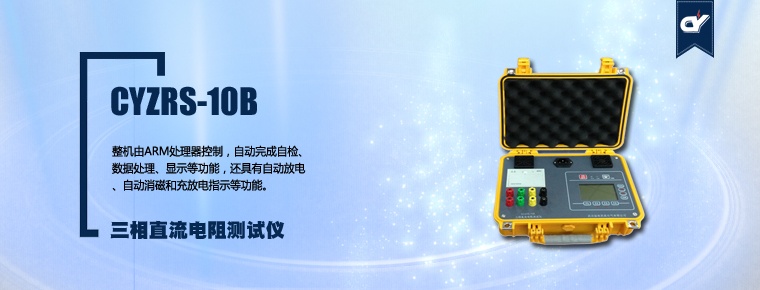

為了滿足變壓器直流電阻快速測量的需要,本公司最新開發研制了新一代高性能CYZRS系列直流電阻測試儀。該儀器采用全新技術,具有高效率、體積小、重量輕、輸出電流大等特點。整機由ARM處理器控制,自動完成自檢、數據處理、顯示等功能,還具有自動放電、自動消磁和充放電指示等功能。儀器測量精度高,操作簡便,可實現變壓器直流電阻的快速測量。
測量變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目,能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。
安全事項
依據標準
CYZRS-10B 變壓器直流電阻測試儀依據的相關標準如下表所示:
序號 | 標準名稱 |
1 | GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》 |
2 | GB6587-86 《電子測量儀器環境試驗總綱》 |
3 | GB6593-86 《電子儀器質量檢定規則》 |
4 | DL/T845.3-2004 《電力行業標準直流電阻測試儀通用技術條件》 |
5 | DL/T 596-2005 《電力設備預防性試驗規程》 |
6 | DL/T 846-2004 《高電壓測試設備通用技術條件系列標準》 |
7 | GB1094.1-GB1094.6-96 《外殼防護等級》 |
工作電源 | 交流:AC220V±10%,50Hz±1Hz | ||
直流:內置14.8V/10AH鋰電池 | |||
輸出電流 | 100mA、1A、10A(依量程自動選擇) | ||
開路輸出電壓 | DC12V | ||
量程(電阻量程自動切換) | |||
10A檔 (電流回路最大允許1.2Ω) | 1A檔 (電流回路最大允許12Ω) | 100mA檔 (電流回路最大允許22kΩ) | |
0.0001mΩ-1.2000mΩ | 0.01mΩ-120.00mΩ | 0.0001Ω-1.2000Ω | |
0.001mΩ-12.000mΩ | 0.0001Ω-1.2000Ω | 0.001Ω-12.000Ω | |
0.01mΩ-120.00mΩ | 0.001Ω-12.000Ω | 0.01Ω-120.00Ω | |
0.0001Ω-1.2000Ω |
|
120.0Ω-999.9Ω | |
|
|
1.000kΩ-9.999kΩ | |
|
|
10.00kΩ-19.99kΩ | |
準確度 | 小于1.000kΩ | ±(0.2%RD+0.05%FS) | |
1.000kΩ或以上 | ±(0.2%RD+0.1%FS) | ||
最小分辨率 | 0.1μΩ |
內部數據存儲 | 10000組 |
顯示 | 正顯液晶顯示屏,陽光下可清晰顯示 |
工作環境條件 | -10~40℃,≤80%RH,無結露 |
儲存條件 | -20℃~50℃,≤95%RH不結露 |
體積 | 長285mm×寬250mm×高120mm |
主機凈重 | ~3.5kg(不包括測試導線,含電池) |
