產品概述

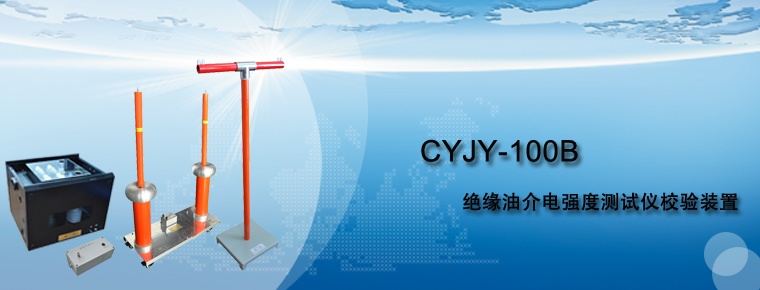

CYJY-100B絕緣油介電強度測試儀校驗裝置基于絕緣油介電強度測試儀(以下簡稱:測試儀)計量校準而設計的專用裝置,可以用于對絕緣油介電強度測試儀的擊穿電壓、升壓速率和波形畸變率等性能參數進行檢測,自動評估試驗結果并生成檢測報告,該裝置以絕緣油介電強度測試儀擊穿瞬間的電壓作為檢測依據,計算測試儀的誤差,相對于以往穩態校驗的方式更直觀、準確和有效。
儀器特點
絕緣油介電強度測試儀校驗裝置由硬件和軟件聯合工作,其特點包括:
-
采用主動擊穿方式,在指定點構造擊穿條件,檢測被試品的擊穿電壓讀數誤差;
-
實時監視被試品的輸出電壓交流波形,數值顯示有效值電壓、峰值電壓、電壓頻率和波形畸變率,曲線顯示輸出電壓有效值;
-
2路高壓信號采樣,同步檢測測試儀的兩個高壓臂高壓信號;
-
自動評估計算試驗結果;
-
各種試驗的試驗項目信息和試驗流程可設置并保存;
技術指標
-
10kV~100kV分壓器測量誤差:小于0.2%RD+0.05kV
-
升壓速率測量誤差:小于0.5%
-
時間讀數分辨率:40.96us
-
最高測量電壓:100kVRMS(-50 kV到50kV,未接高壓分合單元)
-
最高擊穿電壓:80kV
-
分壓器電容值:10pF,最高測量電壓:50kV,分壓器變比5000:1
-
高壓分合單元允許最大輸入電壓:80kV
使用條件
-
環境溫度:0~40℃
-
相對濕度:≤85%
-
工作電源:AC 220V ± 20%
-
電源頻率:50Hz ± 5Hz
-
功率消耗:小于40VA
應用領域
-
絕緣油介電強度測試儀穩態誤差校驗
-
絕緣油介電強度測試儀擊穿誤差校驗
-
絕緣油介電強度測試儀升壓速率校驗
-
絕緣油介電強度測試儀波形畸變率校驗
