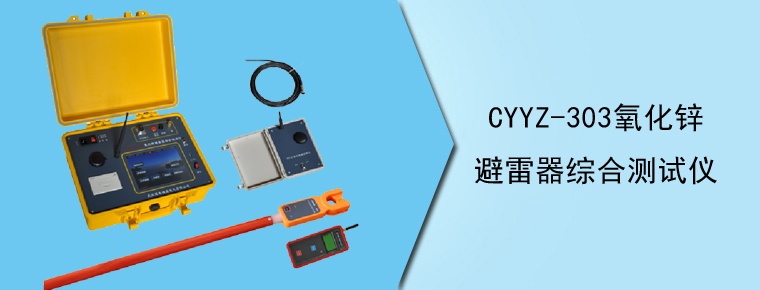

該儀器是發電站、變電站等現場或?qū)嶒?yàn)室用于檢測氧化鋅避雷器電氣性能的專用儀器。儀器可以在設備運行狀態下對其避雷器阻性電流和監測器計數器動作等參數進行精準穩定的測量,還可對監測器電流表進行校驗。儀器體積小、重量輕、功能齊全,是非常理想的氧化鋅避雷器特性測量?jī)x器。
儀器既可有線方式測量也可無線方式測量,無線傳輸距離更是可達1000米以上,極大地方便了大型變電站現場各種測量作業。整個設備操作簡單、使用方便,測量全過程由中央處理器智能控制完成,8寸超大全觸控彩色液晶顯示屏可清晰的顯示電壓和電流的真實波形。儀器運用數字波形分析技術,采用諧波分析和數字濾波等軟件抗干擾方法使測量結果更加準確、穩定,可準確分析出基波和3~7次諧波的含量,并能克服相間干擾影響,正確測量避雷器的阻性電流;從而方便工作人員及時發現氧化鋅避雷器內部受潮及閥片老化等危險缺陷。
·本儀器有線方式和無線方式所測得的數據完全一致,用戶完全不用擔心因使用無線方式而帶來測量誤差。
·無線方式:適用于室外或者PT取樣接線柜與被測避雷器距離較遠等現場,無線傳輸距離更是達到了1000米以上,完全能滿足各種實驗現場的需要。
·有線方式:適用于室內或者PT取樣接線柜與被測避雷器距離較近等現場。
·儀器具備三通道阻性電流同時測量,同時提供兩種抗干擾模式;①無干擾:此模式下儀器測量時不會自動修正相間干擾角度;②有干擾:此模式下儀器測量時會自動對相間干擾角度進行計算修正,只需一次接線即可同時完成ABC三相的測量。
·本儀器具備避雷器阻性電流測試、監測器電流校驗和監測器動作測試等多種測試功能,性能強大、測試精度高。
·操作簡單,儀器配備了高端全觸控式8寸彩色液晶顯示屏,超大顯示界面所有操作步驟中文菜單顯示,每一步都非常清晰明了,操作人員不需要額外的專業培訓就能使用,是目前非常理想的智能型測量設備。
·儀器內置超大容量鋰電池,一次充電可連續工作幾十個小時,完全省去了工作現場尋找220V電源的麻煩。
使用條件 | -20℃ ℃ | RH<80% |
充電電源 | AC 220V±10% | |
PT參考電壓輸入范圍 | 0~300V | |
電壓通道輸入電阻 | ≥150kΩ(帶保險管) | |
PT參考電壓測量精度 | ±(2%讀數+0.5V) | |
電流輸入測量范圍 | 0~10mA | |
電流基波測量精度 | ±(2%讀數+5uA) | |
電流諧波測量精度 | ±(5%讀數+10uA) | |
電流通道輸入電阻 | ≤1Ω | |
監測器動作次數 | 0~99次 | |
8/20uS沖擊電流 | ≥50Ap | |
電流表校驗范圍 | 0~10mA | |
電流表校驗精度 | ±(2%讀數+5uA) | |
測量分辨率 | 電 壓 | 0.001V |
電 流 | 0.001mA | |
角 度 | 0.001° | |
電池工作時間 | 主機8小時,電壓采樣盒12小時 | |
無線傳輸距離 | 1000米以上(空曠無遮擋) | |
主機外型尺寸 | 320(×270(W)×140(H) | |
手持采集頭 | 180(×120(W)×80(H) | |
主機重量 | 4kg(不含線) |
