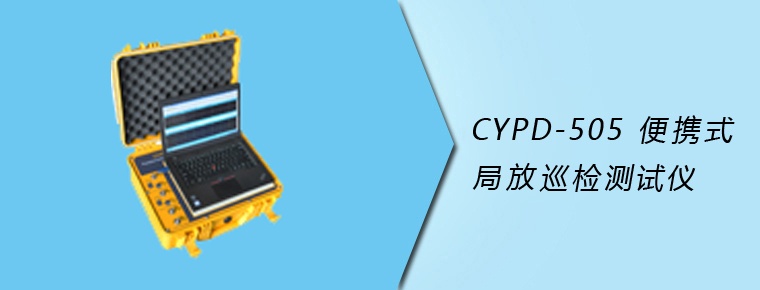

該便攜式多功能局放帶電巡檢測試儀適用于變壓器、GIS、開關柜、電纜、避雷器、互感器等高壓電氣設備的局部放電檢測和定位。
便攜式多功能局放帶電巡檢測試儀包括檢測主機、局放檢測軟件、高頻電流互感器(HFCT)、校準脈沖發生器、40KHz接觸式超聲波傳感器、150KHz接觸式超聲波傳感器、特高頻傳感器(UHF)、暫態地電壓傳感器(TEV)、聲電一體式傳感器及連接線組成。
檢測主機為便攜式設計,殼體堅固可靠,選用14英寸高性能筆記本電腦,系統內置20AH鋰電池,無需提供外部供電可以工作長達4個小時。
利用數字濾波技術,可以有效地消除現場干擾,在強干擾環境下也能實現局部放電測量。
超聲傳感器采用目前最先進的技術,實際應用驗證,可檢測到微弱的放電信號,確??梢杂行z測到高壓設備內部的局部放電信號。
高頻電流互感器使用高強度的鋁合金構成,內部采用金屬屏蔽,不僅減少了外部磁場對傳感器檢測精度的影響。
非接觸式超聲傳感器前端增加超聲聚能裝置,在高壓電纜巡檢方面操作簡單而且安全。
高頻電流互感器為圓形或矩形開口式設計,便于卡裝在不同接地線上。
可同時對局部放電產生的電磁波、超聲波等信號進行綜合分析處理。
系統采用統一的連接方式,傳感器與主機之間選均采用BNC接口方式,便于使用。
具有局部放電測量、分析,局部放電重復放電次數n的測量、分析,抗固定干擾,抗動態干擾,自由選擇橢圓、直線、正弦顯示方式,窗口局部進行詳細測量、觀察放電脈沖,試驗電壓、電流和局部放電同時測量,兩道自動定時保存實驗數據,兩通道手動或隨時保存實驗數據,隨時存儲波形,重新顯示、分析過去已保存的試驗波形,增益范圍每通道六檔粗調,每檔隨意細調,數字開窗技術、PRPS技術、可避免干擾對測量的影響,相位開窗、單窗、雙窗任選,360度內自由開窗,測量有效地抑制干擾脈沖信號,并同時測量兩個試品或一個試品的多個測量點的局部放電信號,方便地分析局部放電信號的來源,內、外同步隨意選擇;
測量通道:2-4個獨立測量通道
采樣速率:每通道最大80MHz
檢測靈敏度:1pC
測量范圍:1pC~10000pC
動態范圍:大于80dB;
測量頻帶為3dB帶寬:10kHz~30MHz。
數字濾波器:在50kHz–30MHz范圍內任意設置
電源:AC220V±10%;頻率50Hz;功率<50W
測量方式:非接觸式
信號傳輸方式:光纖
測量信號:超聲信號、電信號
檢測頻帶:50kHz~20MHz
信號傳輸方式:50Ω同軸電纜
檢測靈敏度:10pC
標準脈沖電壓檔分為:0.1V(10pC),0.5V(50pC),1.0V(100pC),5.0V(500pC)
輸出頻率:50Hz~1KHz(步進50)
注入電容: 100pF
上升時間:<30ns
衰減時間:≥100μs
輸出內阻:﹤100Ω。
校準電荷量誤差:﹤±15%;
尺寸重量: 135×80×25,約275g
檢測頻率:中心頻率40KHz;
靈敏度:>65dB
殼體材料:不銹鋼
檢測頻率:中心頻率150KHz;
信號傳輸方式:50Ω同軸電纜
有效靈敏度:10pC(在5mm厚的鋼板油箱中,一米范圍純油中測得)
信號采集:電容耦合;
頻率范圍:3~100MHz;
測量范圍:-20~60dB/mV;
檢測頻率范圍:300MHz-600MHz、1000MHz-1500MHz
檢測靈敏度:-75dBm~-35dBm
電源:8V-15V;電流:120mA
最大電流0.2A
檢測頻帶20kHz–6MHz
