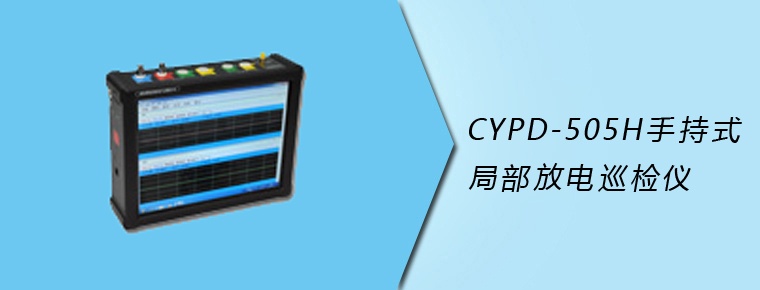

該手持式局部放電巡檢儀適用于變壓器等高壓電氣設備的局部放電檢測和定位。
該手持式局部放電巡檢儀包括檢測主機、局放檢測軟件、高頻電流互感器(HFCT)、校準脈沖發生器、150KHz接觸式超聲波傳感器、同步信號轉換器及連接線組成.
檢測主機為手持式設計,殼體堅固可靠,選用10.1英寸高性能計算機主板,系統內置10AH鋰電池,無需提供外部供電可以工作長達6個小時。
利用數字濾波技術,可以有效地消除現場干擾,在強干擾環境下也能實現局部放電測量。
超聲傳感器采用目前最先進的技術,實際應用驗證,可檢測到微弱的放電信號,確??梢杂行z測到高壓設備內部的局部放電信號。
高頻電流互感器使用高強度的鋁合金構成,內部采用金屬屏蔽,不僅減少了外部磁場對傳感器檢測精度的影響。
高頻電流互感器為圓形或矩形開口式設計,便于卡裝在不同接地線上。
可同時對局部放電產生的電磁波、超聲波等信號進行綜合分析處理。
系統采用統一的連接方式,傳感器與主機之間選均采用BNC接口方式,便于使用。
具有局部放電測量、分析,局部放電重復放電次數n的測量、分析,抗固定干擾,抗動態干擾,自由選擇橢圓、直線、正弦顯示方式,窗口局部進行詳細測量、觀察放電脈沖,試驗電壓、電流和局部放電同時測量,兩道自動定時保存實驗數據,兩通道手動或隨時保存實驗數據,隨時存儲波形,重新顯示、分析過去已保存的試驗波形,增益范圍每通道六檔粗調,每檔隨意細調,數字開窗技術、PRPS技術、可避免干擾對測量的影響,相位開窗、單窗、雙窗任選,360度內自由開窗,測量有效地抑制干擾脈沖信號,并同時測量?jī)蓚€(gè)試品或一個試品的多個測量點的局部放電信號,方便地分析局部放電信號的來源,內、外同步隨意選擇;
·測量通道:2-4個獨立測量通道
·采樣速率:每通道最大250MHz
·檢測靈敏度:1pC
·測量范圍:1pC~10000pC
·動態范圍:大于80dB;
·測量頻帶為3dB帶寬:10kHz~30MHz。
·數字濾波器: 在50kHz – 30MHz 范圍內任意設置
·電源:AC220V±10%;頻率50Hz;功率<50W
·檢測頻帶:50kHz~20MHz
·信號傳輸方式:50Ω同軸電纜
·檢測靈敏度:10pC
·標準脈沖電壓檔分為: 0.1V(10pC),0.5V(50pC),1.0V(100pC),5.0V(500pC)
·輸出頻率:50Hz~1KHz(步進50)
·注入電容: 100pF
·上升時間:<30ns
·衰減時間:≥100μs
·輸出內阻:﹤100Ω。
·校準電荷量誤差:﹤±15%;
·尺寸重量: 135×80×25,約275g
·檢測頻率:中心頻率150KHz;
·信號傳輸方式:50Ω同軸電纜
·有效靈敏度:10pC(在5mm厚的鋼板油箱中,一米范圍純油中測得)
·輸入幅值范圍:20-250V;
·輸入頻率范圍:40-300HZ;
·信號輸出范圍:TTL電平
·信號傳輸方式:50Ω同軸電纜
