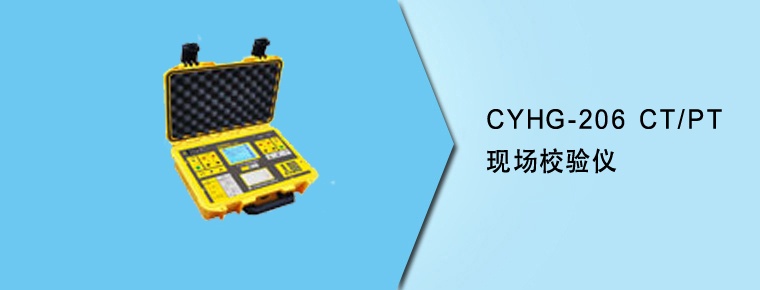

CYHG-206 CT/PT現場校驗儀是我公司在成功開發系列互感器現場校驗儀的基礎上,詳細分析互感器的數學模型而研制。該儀器可按國家標準測量電流、電壓互感器的比差和角差,還可測量電流1%~200%間任意百分比的比差和角差;可直接測量互感器的變比和極性;可現場測量電流、電壓互感器的實際二次負荷等等。儀器采用高精度、自動線性調節的直流和交流電源;高速、高可靠性的數字處理模塊;高測量精度、高穩定性的前置測量電路保證了儀器測量的準確度和高穩定度。另外,儀器采用本公司的320x240大液晶全中文界面平臺技術,具有人性化的人機界面,提示接線和操作,且具有任何測量參數保存和測量結果打印的功能。
CT變比范圍:
5A/5A~25000A/5A(5A/1A~5000A/1A)匝比誤差 ±0.2%
誤差測量范圍:
5A/5A~5000A/5A(5A/1A~5000A/1A)
被檢電流互感器準確度范圍:1.0、0.5、0.5S、0.2及0.2S
對于1%(S級)或5%測試點,其測試誤差主要在于儀器自動采點的偏差,即百分表讀數的偏差以及1匝穿心位置的偏差(傳統檢定方法同樣存在此兩偏差)。因此兩種檢定方法進行比對,其誤差差值可能較大也可能較小。
整機準確度:被測電流互感器誤差限值的1/3(見附錄一)(注:標準互感器和校驗儀引起的誤差分別為被檢互感器誤差限值的1/5和1/10,Δε(不超過被檢互感器誤差限值的1/2)和Z引起的誤差均為被檢互感器誤差限值的1/10,電磁場引起的誤差為被檢互感器誤差限值的1/10,其它引起的誤差為被檢互感器誤差限值的1/10。綜合誤差按上述各項均方根相加,為被檢互感器誤差限值的1/3.33<1/3。)
準確度: ±0.05% 見下表:
測量誤差 | ||
額定電流 | 比差(±%) | 角差(±′) |
5% | 0.10 | 4 |
20% | 0.05 | 4 |
100% | 0.05 | 2 |
120% | 0.05 | 2 |
200% | 0.05 | 2 |
全范圍測量(電磁型) ±0.2%
誤差測量范圍:
一次電壓:3-35KV√3
(非標準一次電壓也可)
二次電壓:100V,100v/√3
6kV/100V 10kV/100v 20kV/100V 35kV/100V
6kV/√3/100V/√3 10kV/√3/100v/ √3 20kV/√3/100V/ √3
35kV/√3100V/√3 66kV/√3/100V/ √3 110kV/√3/100v/ √3
功率因數: 0.0-1.0
準確度:±0.05% 見下表:
測量誤差 | ||
額定電壓 | 比差(±%) | 角差(±′) |
80% | 0.050 | 2 |
100% | 0.050 | 2 |
120% | 0.050 | 2 |
直流電阻:
0.0-0.1Ω ±3%
0.1-50Ω ±1%
CT二次負荷: 1Ω-25Ω ±2%
PT二次負荷: 1VA-500VA ±2%
檢 定:
電壓范圍:0-100V (百分表誤差0.5%)
比差:0.001%-3% (100V)
角差:0.00′-50′(100V)
誤差: X=(2%×X+2%×Y2個字) Y=(2%×X+2%×Y2個字)
導納:0.1mS-99.9mS
誤差: X=(2%×X+2%×Y2個字) Y=(2%×X+2%×Y2個字)
工作電源: AC 220V 10%/50Hz 2%
環境溫度: 0-40℃
整機功耗: 30W(靜態)150W(工作)
環境溫度: 0-40℃
環境濕度: 25℃時<85%
整機重量: 6.0Kg
整機體積: 472mm×355mm×168mm
