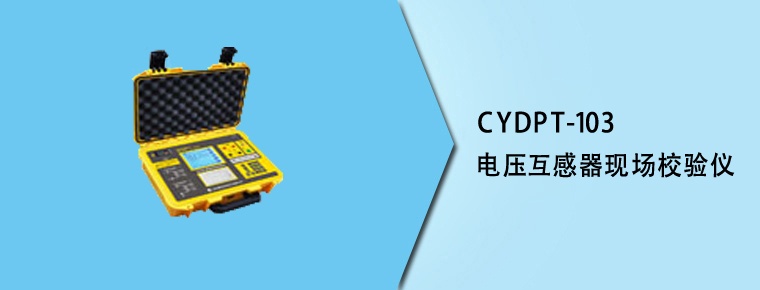

我公司根據現場電壓互感器檢測工作中,需要設備復雜,體積大,重量重,電壓高,準備時間長,工作效率低下并有一定的安全隱患的實際情況。科學系統的研究電壓互感器的特性,建立科學的理論模型在大量實驗驗證的基礎上研制出電壓互感器現場誤差綜合測試儀??蓾M足用戶對電壓互感器的誤差(比差、角差)的測量。具有精度高、穩定性好、體積小,重量輕的特點。
變比范圍:
全范圍測量(電磁型) ±0.2%
誤差測量范圍:
一次電壓:3-35KV/√3
二次電壓:100V,100v/√3
6kV/100V 10kV/100v 20kV/100V
35kV/100V
6kV/√3/100V/√3 10kV/√3/100v/√3 20kV/√3/100V/ √3
35kV/√3/100V/ √3
功率因數: 0.0-1.0
極限誤差: ±0.05% 見下表:
測量誤差 | ||
額定電壓 | 比差(±%) | 角差(±′) |
80% | 0.050 | 2 |
100% | 0.050 | 2 |
120% | 0.050 | 2 |
詳細說明見“附錄Ⅲ” | ||
穩定度 | 0.03 | 2 |
詳細說明見“附錄Ⅳ” |
直流電阻:
0.0-0.1Ω ±3%
0.1-50Ω ±1%
PT二次負荷: 1VA-500VA ±2%
檢 定:
電壓范圍:0-100V (百分表誤差0.5%)
比差:0.001%-3% (100V)
角差:0.00′-50′(100V)
誤差: X=(2%×X+2%×Y2個字) Y=(2%×X+2%×Y2個字)
導納:0.1mS-99.9mS
誤差: X=(2%×X+2%×Y2個字) Y=(2%×X+2%×Y2個字)
工作電源: AC 220V 10%/50Hz 2%
環境溫度: 0-40℃
整機功耗: 30W(靜態)150W(工作)
環境溫度: 0-40℃
環境濕度: 25℃時<85%
整機重量: ≤6Kg
整機體積: 420*330*166
