功能簡述

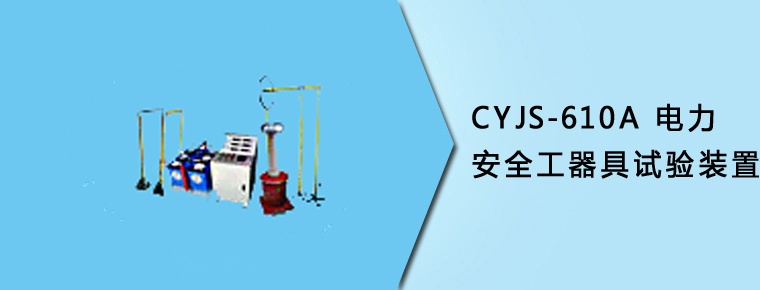

CYJG-610A智能電力安全工器具試驗裝置是創億電氣依照國家電網安監{2005}83號(電力安全工作規程)研發的用于絕緣靴(手套)、絕緣桿批量試驗,驗電器等的專用設備,有效地解決了以往不規范的測試方法,簡化了測試程序,提高了檢測速度,減輕了檢測強度,保障了檢測人員的安全。 絕緣靴和絕緣手套是電力系統操作和檢修必備的安全防護用具,DL408《電業安全工作規程》及GB12011-2000《電絕緣鞋通用技術條件》規定了絕緣靴及絕緣手套等常用安全工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗,周期為半年,試驗過程中不允許擊穿,同時絕緣靴泄漏電流不大于限定值。本裝置能可靠地鑒別絕緣手套(靴)和絕緣拉桿的泄漏電流,絕緣老化和工頻耐壓等參數,可同時檢測六只絕緣手套(靴)和5根絕緣桿;配驗電器功能檢測裝置可對驗電器的起動電壓和抗干擾性能進行測試。若選配相關輔助測試夾具或配套電極裝置,可用于絕緣毯、絕緣墊、絕緣袖套、絕緣服、絕緣帽、絕緣梯、絕緣擋板、絕緣凳等絕緣工具的耐壓試驗。
儀器特點
-
320×240液晶顯示器、高速熱敏打印機。
-
高壓電壓、低壓電流、6路泄漏電流共8路測量方式,高精度傳感器和高性能14位AD采集芯片??蓴U(kuò)展到16路測量通道。
-
人機對話全鍵盤操作方式,智能化工作全過程,任選自動方式和手動方式。
-
實時顯示高壓電壓、低壓電流、6路泄漏電流,時間及耐壓結果,顯示直觀明了。
-
完善的過壓、過流保護,任意設定輸出電壓、低壓電流上限、泄漏電流上限和計時時間。
-
具有回零檢測功能,回零確定后才可進行試驗,安全可靠。
-
逼近式調壓算法,到達設定電壓后自動耐壓計時,計時結束后自動降壓回零。
-
配備安裝視頻光盤,方便指導用戶組裝。
-
試驗過程中,可以按取消按鈕退出任何試驗。出現異常,可以按緊急開關切斷高壓輸出。
-
精良的軟硬件抗干擾設計,多種抗干擾手段,適應惡劣電磁環境。
-
自動錯誤診斷,易于發現和解決問題。
-
接線和檢測簡單,布局合理可靠,移動拆裝靈活。
功能特點
-
可根據用戶要求配置油浸式、干式或者SF6氣體式等各種試驗變壓器。
-
適用于絕緣手套(靴)、6-110kV絕緣桿的絕緣泄露試驗和6-110kV驗電器的功能檢測
-
多路泄漏獨立測量、分離式絕緣水槽,能準確判斷被試品的絕緣情況。
-
整套裝置采用鏈條或不銹鋼滑桿高壓電極,可任意調節電極高度
-
電極采用不銹鋼材質加工,表面鍍涂CU/EpNi5bc工藝,使表面放電小于10pC
-
特制紫銅絕緣靴均壓電極,使靴內底部高壓分布均勻
-
絕緣鞋試驗配置4mm小鋼珠的干式試驗方法,避免了傳統的注水試驗方法導致絕緣靴不易曬干。
-
配備絕緣桿泄露試驗支架可做絕緣拉桿的工頻耐壓和泄露試驗
-
配備驗電器功能檢測裝置可以對驗電器的起動電壓、同相、反相干擾電場的影響進行試驗。
-
儀器與高壓系統完全隔離,不僅可以精確測量多路高壓泄漏電流,而且確保了試驗人員的人身安全。
-
擊穿或超過泄流限值試品,自動切斷高壓,降壓回零,并發生聲光報警。
-
配備雙高壓變壓器,實現不同電壓等級的耐壓試驗。(選配)
-
支持升壓速度智能控制,分0.5kV/S,1kV/S ,1.5kV/S,2kV/S,2.5kV/S,3kV/S
-
6檔速度,方便用戶自由選擇。(選配)
-
支持階段升壓(3階段),可任意設置每階段電壓值,便于發現試品問題。(選配)
-
可選配無線遙控控制、遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等。(選配)
-
可安裝分?jǐn)鄼C(jī)構,當任意一路擊穿或超過泄漏電流值時,將自動脫離試驗,不影響其它試品;(選配)
-
紅外通訊、無線通訊、光纖通訊三種高低壓側隔離方式可供選擇。(選配)
主要技術參數
-
額定容量:10kVA
-
輸入電壓:AC220V±10% 50Hz±1
-
輸出電壓:0-100kV
-
電壓精度:≤2.0% (F.S)
-
低壓電流:0-50A
-
泄漏電流:0-20.0mA
-
泄漏電流分辨率:0.1mA
-
電流精度:≤1.5% (F.S)
-
計時范圍:0-999S
-
環境溫度:-20℃至50℃
驗電器及絕緣拉桿試驗裝置參數列表
驗電器參數表
|
KV
|
電極間隔距離 mm
|
驗電器高度 mm
|
環直徑 mm
|
球直徑 mm
|
電力標準
|
10KV 、 35KV
|
300
|
>1500
|
550
|
60
|
DL740- 2000 于 2000- 11-03
|
66 — 110 220 — 330
|
650 850
|
>2500
|
1050
|
100
|
500
|
125
|
>3500
|
1550
|
150
|
非標
|
絕緣桿參數表
|
電壓等級( KV )
|
電極間隔 距離 mm
|
試驗電壓( KV )
|
試驗長度( m )
|
時間 (min)
|
試驗支架
|
10
|
400
|
45
|
0.7
|
1
|
CYJ-50
|
35
|
600
|
95
|
0.9
|
1
|
CYJ-50 、 CYJ-100
|
63
|
700
|
175
|
1.0
|
1
|
CYJ-100 、 CYJ-200
|
110
|
1000
|
220
|
1.3
|
1
|
CYJ-200 、 CYJ-300
|
220
|
1800
|
440
|
2.1
|
1
|
CYJ-300( 分段)
|
330
|
2800
|
380
|
3.2
|
5
|
CYJ-200( 分段)
|
500
|
3700
|
580
|
4.1
|
5
|
CYJ-300( 分段)
|
