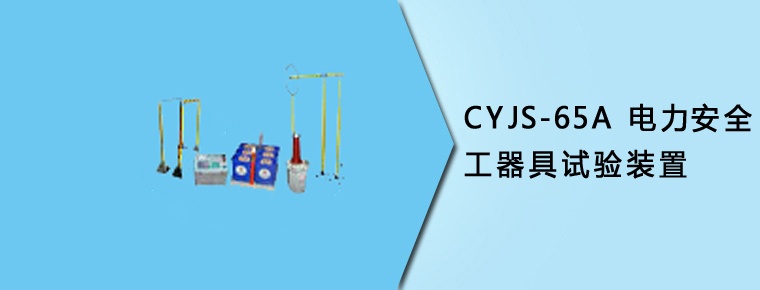

CYJG-65A智能電力安全工器具試驗裝置是創億電氣依照國家電網安監{2005}83號(電力安全工作規程)研發的用于絕緣靴(手套)、絕緣桿批量試驗,驗電器等的專用設備,有效地解決了以往不規范的測試方法,簡化了測試程序,提高了檢測速度,減輕了檢測強度,保障了檢測人員的安全。 絕緣靴和絕緣手套是電力系統操作和檢修必備的安全防護用具,DL408《電業安全工作規程》及GB12011-2000《電絕緣鞋通用技術條件》規定了絕緣靴及絕緣手套等常用安全工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗,周期為半年,試驗過程中不允許擊穿,同時絕緣靴泄漏電流不大于限定值。本裝置能可靠地鑒別絕緣手套(靴)和絕緣拉桿的泄漏電流,絕緣老化和工頻耐壓等參數,可同時檢測六只絕緣手套(靴)和5根絕緣桿;配驗電器功能檢測裝置可對驗電器的起動電壓和抗干擾性能進行測試。若選配相關輔助測試夾具或配套電極裝置,可用于絕緣毯、絕緣墊、絕緣袖套、絕緣服、絕緣帽、絕緣梯、絕緣擋板、絕緣凳等絕緣工具的耐壓試驗。
驗電器參數表 | |||||
KV | 電極間隔距離 mm | 驗電器高度 mm | 環直徑 mm | 球直徑 mm | 電力標準 |
10KV 、 35KV | 300 | >1500 | 550 | 60 | DL740- 2000 于 2000- 11-03 |
66 — 110 220 — 330 | 650 850 | >2500 | 1050 | 100 | |
500 | 125 | >3500 | 1550 | 150 | 非標 |
絕緣桿參數表 | |||||
電壓等級( KV ) | 電極間隔 距離 mm | 試驗電壓( KV ) | 試驗長度( m ) | 時間 (min) | 試驗支架 |
10 | 400 | 45 | 0.7 | 1 | CYJ-50 |
35 | 600 | 95 | 0.9 | 1 | CYJ-50 、 CYJ-100 |
63 | 700 | 175 | 1.0 | 1 | CYJ-100 、 CYJ-200 |
110 | 1000 | 220 | 1.3 | 1 | CYJ-200 、 CYJ-300 |
220 | 1800 | 440 | 2.1 | 1 | CYJ-300( 分段) |
330 | 2800 | 380 | 3.2 | 5 | CYJ-200( 分段) |
500 | 3700 | 580 | 4.1 | 5 | CYJ-300( 分段) |
