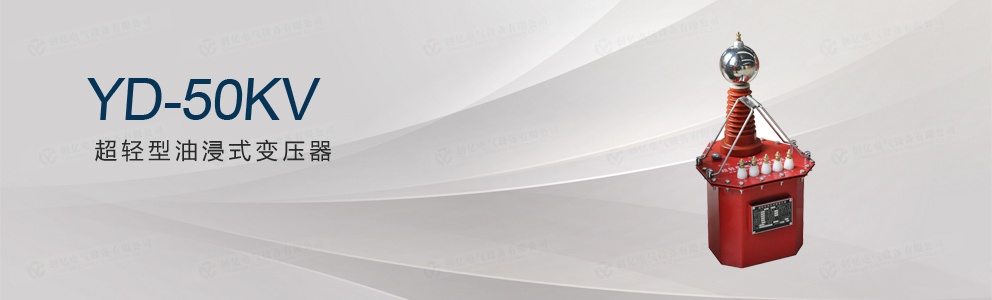

    YD-5kV 超輕型油浸式變壓器

    點擊:
    YD-5kV 超輕型油浸式變壓器

    概述

    50kV超輕型油浸式試驗變壓器作為高壓試驗設備的主機,與控制系統、調壓器、保護裝置等組合,對電氣產品、設備、元器件和絕緣材料等進行工頻耐壓試驗,以考核被試品的絕緣水平,并可及早發現被試品的局部缺陷及衡量被試品承受內、外部過電壓的能力。其特點是體積小、重量輕、安裝使用方便。



    結構

    50kV超輕型油浸式試驗變壓器為戶內式設備,鐵芯采用優質冷軋取向硅鋼片,結構為芯式、橫式放置,芯柱上同心地裝有低壓繞組、測量繞組、屏蔽、高壓繞組。高壓繞組為多層寶塔式梯形結構、低壓繞組為圓筒式結構,屏蔽連同鐵芯一起接地。



    工作原理

    將電源接入控制系統,經調壓器至超輕型試驗變壓器的初級繞組,根據電磁感應原理,按初、次級繞組變壓比關系,改變輸入電壓,以獲得試驗所需的輸出電壓。高壓硅堆外接,作交流試驗時,去掉硅堆;作直流試驗時,把硅堆接上。

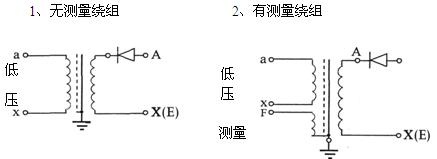

    繞組電路圖




    1.超輕型交直流油浸式試驗變壓器


    容量

    (kVA)

    高壓電壓(kV

    高壓電流(mA

    低壓輸入

    變比

    溫升

    (30分鐘)

    AC

    DC

    AC

    DC

    電壓(V

    電(A

    /

    5

    50

    70

    100

    71

    200

    25

    500

    10



    2.超輕型交流油浸式試驗變壓器

    容量

    (kVA)

    高壓電壓

    kV

    高壓電流

    mA)

    低壓輸入

    變比

    (/)

    溫升

    (30分鐘)

    電壓(V)

    電流(A)

    5

    50

    100

    200

    25

    500

    10
