    CYKC-15A高壓開關綜合特性測試儀

    點擊:

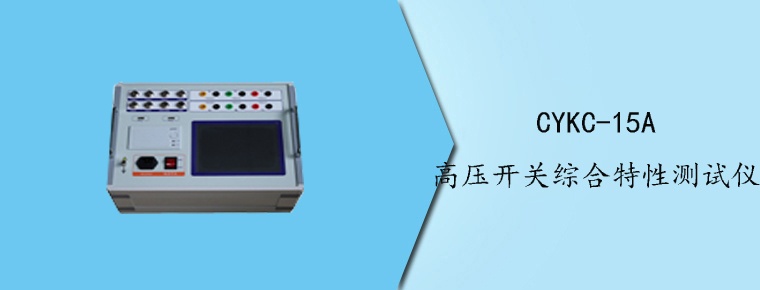

    CYKC-15A高壓開關綜合特性測試儀


    產品概述

    隨著社會的發展,人們對用電的安全可靠性要求越來越高,高壓斷路器在電力系統中擔負著控制和保護的雙重任務,其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即(高壓開關機械特性測試儀)是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本,參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分,DL/T846.3-2004為設計依據,為進行各類斷路器動態分析提供了方便,能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務,其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

    技術特點
  • 本儀器為嵌入式工控機,主板基于CortexTM-A8,主頻1GHZ,閃存1GB,開機速度快僅需16秒。8.4寸彩色大屏,windows操作系統,人性化操作界面直觀,觸摸屏,支持中英文輸入,便于現場操作人員使用。
  • 高速熱敏打印機,方便現場打印測試數據。
  • 機內集成式操作電源,無須現場二次電源,使用方便快捷。可提供DC10~260V可調電源,電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
  • 配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭,安裝極為方便,簡捷。
  • 適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
  • 開關動作一次,得到所有數據及圖形。
  • 主機可存儲30000組現試驗數據(可擴展存儲卡),機內實時時鐘,便于存檔。
  • 配備U盤接口,可直接把數據保存到U盤,上傳到計算機進行分析、保存。
  • 同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、6路合閘電阻。
  • 內含包絡線,通過多臺(2-10臺)開關測試的數值,生成標準包絡線,進行分析對比,還能進行開關震動頻率分析。
  • 全自動電機儲能、電機功率測量功能。
  • 內部抗干擾電路可滿足800KV變電站內可靠使用。
  • 技術指標
  • 時間測量:

    ? 12路 固有分閘(合閘)時間

    ? 分閘(合閘)相內不同期


    ? 分閘(合閘)相間不同期

    ? 合閘(分閘)彈跳時間(彈跳次數)

    ? 測試范圍:0.01ms~20s,分辨率:0.01ms,

    ? 測試范圍:20s~200s,分辨率:0.1ms,

    ? 在200ms以內準確率:(0.1%t±0.1)ms

  • 合閘電阻測量:

    ? 3/6路固有分閘(合閘)時間

    ? 分閘(合閘)相內不同期

    ? 分閘(合閘)相間不同期

    ? 合閘電阻投入時間、電阻值

  • 測量范圍:30~10KΩ,分辨率0.1Ω,準確度:≤1%±2個字
  • 雙端接地開關測量:

    ? 3路固有分閘(合閘)時間

    ? 分閘(合閘)相內不同期

    ? 合閘(分閘)彈跳時間及波形

  • 重合閘測量:合分、分合、分合分
  • 速度測量:

    ? 剛分(剛合)速度

    ? 指定時間段(行程段或角度段)平均速度

  • 測速范圍:

    ? 1mm傳感器 0.01~25.00m/s,

    ? 0.1mm傳感器 0.001~20.0m/s

    ? 0.5°角度傳感器 1周波/ 0.5°

  • 行程測量:

    ? 動觸頭行程(行程)

    ? 接觸行程(開距)

    ? 超程

  • 行程傳感器:

    ? 直線傳感器:50mm,測量范圍:0-50mm,分辨率:0.1mm

    ? 加速度傳感器測量范圍:0-600mm,分辨率:0.1mm

    ? 360線傳感器:360о,測量范圍:0-1000mm,分辨率:0.1mm

    ? 直線傳感器:300mm,測量范圍:0-300mm,分辨率:0.1mm(選配)

    ? 直線傳感器:500mm,測量范圍:0-500mm,分辨率:0.1mm(選配)

    ? 直線傳感器:1000mm,測量范圍:0-1000mm,分辨率:0.1mm(選配)

    ? 激光傳感器測量范圍:0-300mm,分辨率:0.1mm(選配)

  • 線圈電流測量范圍:

    ? 0~40A,最小分辨率:0.01A。

  • 儀器電源:

    ? AC/DC 220V ± 10%;50Hz ± 2%

  • 內觸發電源:

    ? 輸出DC10~260V連續可調

    ? 輸出電流:220V電壓以下≤ 20A(短時),110V電壓以下≤ 30A(短時)

  • 外觸發:

    ? 觸發電壓AC/DC10V~300V,電流:≤ 120A(短時)

  • 隔離開關測量范圍:

    ? 電壓輸出:DC10~260V(可調);

    ? 電源輸出時間:0.01-20秒(可設置);

    ? 斷口信號最大采集時間為200秒;

    ? 可測斷口合、分閘時間、三相不同期、彈跳時間及次數

    主機體積:380×280×170mm

    使用環境:-20℃~+50℃

    相對濕度:≤90%
