應用背景

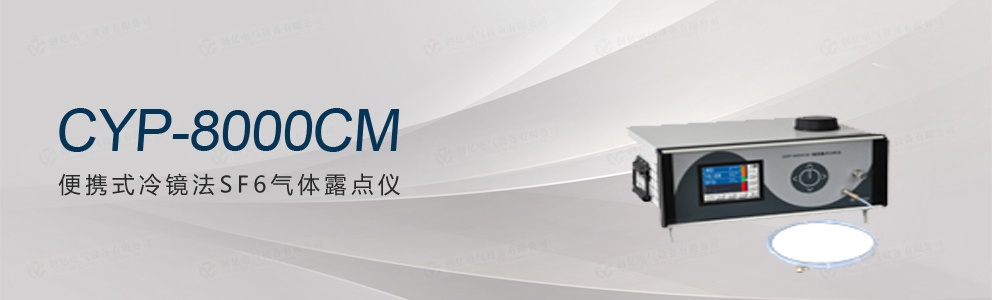

CYP-8000CM型便攜式冷鏡法SF6氣體露點儀是我公司基于斯特林制冷原理專門設計用于電力行業全溫區進行SF6氣體微量水分檢測的儀表設備?？梢栽诃h(huán)境溫度高達60℃的各種環境下，以露點±0.2℃的測量精度進行SF6氣體的微量水分檢測。本產品測試速度快，性能穩定，重復性好。適用于電力行業SF6新氣，再生氣體，運行氣體及故障氣體的微量水分檢測。為電力行業現場工作人員提供了穩定可靠的SF6氣體微量水分檢測手段。CYP-8000CM型便攜式冷鏡法SF6氣體露點儀及其衍生產品以其優異的產品質量和性能，廣泛應用于軍工、石油化工、天然氣、電力、鋰電池制造等行業進行絕緣氣體、可燃?xì)怏w、環境氣體等各種氣體的微量濕度檢測。其核心器件由HVHIPOT公司引進國際頂尖的斯特林制冷技術，配合意法半導體專業硬件芯片及采用速慧（smart quick）智能化電力測試系統（軟著登字第1010215號、商標注冊號14684781）軟件算法，誕生了達到實驗室級別的全新一代的現場測試SF6氣體露點的冷鏡法分析儀。
應用范圍
實驗室標準設備
高純氣體制造
半導體工業干氣供應
校驗裝置
研發用途
潔凈室/干房監控
金屬熱處理現場及實驗室工業氣體濕度檢測，如空氣、CO2、N2、H2、O2、SF6、He、Ar等部分惰性氣體。
技術特點
優于±0.2℃的測量精度。
精確測量，最低到-110°C露點(100 ppb)，無需額外制冷模塊。
獨特的專利斯特林制冷原理設計冷鏡法露點儀，可使儀器在任意環境溫度下對氣體進行高精度露點測量，全程測量精度可達±0.2℃。（專利技術）
先進的軟件算法，可將氣體檢測穩定值時間縮短到90秒。接入樣本氣體，90秒即可得到實際露點值。（專利技術）
開機即可進行檢測，無需預熱及震蕩過程。
溫度折算與壓力數據矯正。
模糊控制技術。
獨特的專利設計，解決了低溫環境下六氟化硫氣體液化的問題。
大功率鋰電電源系統，可實現交直流雙重供電。無需現場交流電源。鋰電池供電在無需外接電源的情況下持續工作6小時以上。
防電磁干擾電路設計，保證產品的可靠性。
可拓展USB通信、串口通信、無線通信模塊，可實現上位機通信及打印功能。
大容量存儲器，可實現6000組數據的存儲功能。
氣路預處理功能，可在現場測試工作前進行測試管路凈化，縮短了測試時間。
儀器帶有測試氣體回收功能，可將六氟化硫測量氣體進行回收。保護自然環境。
測試數據穩定，可同時提供標準露點值及20℃條件下的換算露點值。
最佳測試流量區域顯示，使用者可以直觀快速的調整氣體流量?？s短測試時間。
進氣口采用微型自封接頭設計，斷開氣路時被測氣路不會發生泄漏。
全測試氣路采用高分子材料，不會出現藏水及水吸附狀況。
技術指標
測 量 方 式： 自動冷鏡測量 （斯特林制冷原理）
單樣品測量時間：90秒（穩定）
使用環境溫度：-20℃ ~ +60℃
測 量 范 圍： 0℃ ~ - 65℃
測 量 誤 差： 優于0.2℃
分 辨 率 ： 0.1℃
顯 示 單 位： ℃，ppm（帶有環境20℃的露點換算值）
氣 體 流 量： 400 ~ 600ml/min
流 量 顯 示： 進口數字流量計
樣 氣 壓 力： ≤1MPa
環 境 濕 度： 90%RH
電 源： 交直流兩用（6小時以上的電池使用時間）、
交流時：220V AC ±10% 50Hz
尺 寸： 470mm×200mm×400mm
