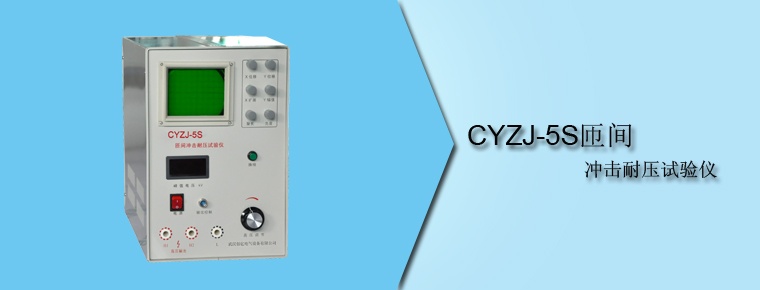

    CYZJ-5S 匝間沖擊耐壓試驗儀

    點擊:
    CYZJ-5S 匝間沖擊耐壓試驗儀

    產品概述

    CYZJ-5S匝間沖擊耐壓試驗儀適用于電機、變壓器、電器線圈等這些由漆包線繞制的產品。


    因漆包線的絕緣涂敷層本身存在著質量問題,以及在繞線、嵌線、刮線、接頭端部整形、絕緣浸漆、裝配等工序工藝中不慎而引起絕緣層的損傷等,都會造成線圈層間或匝間絕緣層的絕緣強度的下降。從而影響了電器設備的質量和可靠性。


    為了提高產品的質量和使用壽命,保證部件的漆包線繞組層間或匝間絕緣良好是必不可少的,因而對產品進行這項試驗就勢在必行。


    根據我國GB14711-93《中小型旋轉電機安全通用要求》標準、GB755-87《旋轉電機基本技術要求》標準及部標JB/T-9615.1-2000《交流低壓電機散嵌繞組匝間絕緣試驗方法》等標準,必須對電機成品半成品進行浸漆前后匝間耐壓絕緣試驗。


    CYZJ-5S匝間耐壓試驗儀是采用脈沖波形比較法,以高壓脈沖對電機及電器的線圈繞組進行等效過電壓模擬試驗。通過對儀器顯示波形的觀察、對比與分析,能迅速正確地測定繞組匝間絕緣的好壞。對匝間短路、線圈電暈放電、局部短路、接線錯誤、線圈平衡等各類匝間絕緣故障均有良好的鑒別性能。


    CYZJ-5S匝間耐壓試驗儀整機電子集成化較高,測試波形可在試驗儀自帶的示波器上觀測,峰值電壓可在數字表上直讀,Y軸幅值和X軸掃描速率連續可調,整機具有精度高、故障率低等特點,各項性能和技術指標均達到國內先進水平。


    本儀器是貫徹GB755-87、GB14711-93標準的一種新型儀器,是提高我國電機絕緣測試水平和可靠性的必不可少的手段。


    CYZJ-5S匝間耐壓試驗儀可以檢查以下故障:


    匝間絕緣擊穿

    電暈放電

    繞組接錯、嵌錯線

    繞組斷線

    匝數差異

    相間對地、繞組相間或繞組和鐵芯間局部短路

    可用于單相電機、三相中小型電機、微型電機、特種電機、電動工具電機、變壓器(包括開關電源變壓器)、繼電器及含有電磁線繞組的電器的匝間、層間絕緣強度試驗。


    產品參數

    峰值電壓 500~5000V 連續可調
    峰值測試誤差 ≤5%(1kV-5kV)
    波形上升時間 0.5μS或0.2μS
    工作電源 220V±10% 50Hz
    功耗 ≤100W
    外形尺寸 48×26×39cm
    重量 24kg
