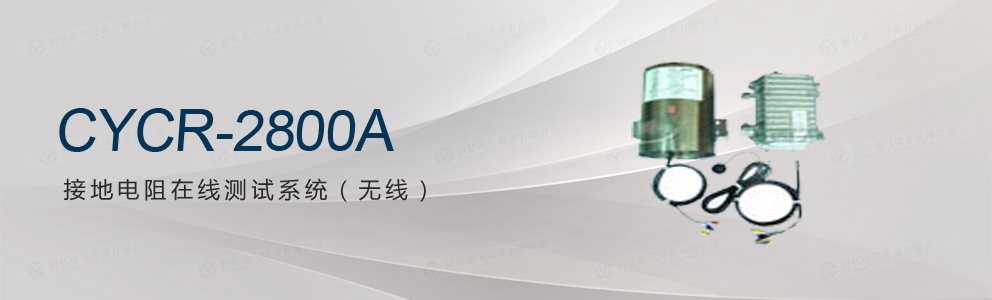

CYCR-2800A 接地電阻在線測試系統(無線)是我公司十多年致力于“接地電阻檢測技術研究”的又一高新技術產品,采用在線測試、非接觸測量、 地線穿心通過、無需自檢、實時檢測、遠程監控。內置傳感器與電路板,完全密封,具有防雨淋、防水、防塵功能,確保野外、礦井下、室內等長時間在線檢測的高穩定性、高可靠性。
CYCR-2800A 接地電阻在線測試系統(無線)適用于輸電線路桿塔接地;地下礦井設備接地;氣象防雷接地;石油化工接地;通訊接地;鐵路設施接地;建筑接地、電氣設備接地等等。
CYCR-2800A 為無線網絡型,由RS232、RS485總線、GPRS收發模塊、手機卡、主通訊器(集中器)、監控軟件、電腦等組成,適合遠程在線監測,距離不受限制。
功 能 | 回路接地電阻在線檢測、金屬回路聯結電阻在線檢測 |
電源接口 | 兩芯引線 (紅色---電源+;黑色---電源-) |
通訊接口 | RS485通訊,三芯引線(棕、藍色---信號+;綠、灰色---信號-;白、黃色---屏蔽地)電源-與屏蔽地 |
儀表電源 | 6VDC;Max:50mA |
GPRS電源 | 9VDC/12VDC;Max:100mA |
電阻量程 | 0.01-100Ω |
分 辨 率 | 0.001Ω |
精 度 | ±2%rdg±3dgt(20℃±5℃,70%RH以下) |
通訊方式 | RS232+RS485總線通訊+GPRS通訊 |
GPRS無線網絡點數 | 1~100個接地點;可擴展 |
通訊距離 | 距離不受限制 |
外形尺寸 | 約175mm×170mm×130mm |
地線穿孔尺寸 | Φ30mm,閉口式 |
安裝螺絲孔尺寸 | Φ11mm |
工作溫濕度 | -20℃-55℃;20%RH-90%RH |
換 檔 | 全自動換檔 |
地線干擾電流 | 應避免 |
外部磁場 | <40A/m |
外部電場 | <1V/m |
單次測量時間 | 約0.5秒 |
超量程指示 | OLΩ符號數據格式輸出 |
功 耗 | 工作最大電流小于50mA |
安 裝 | 地線穿心通過檢測儀中心孔 |
防護等級 | 電路板、傳感器完全密封;防雨淋、防塵功能。 |
供電方式 | 直接取電或太陽能電池板供電 |
基本配置
在線檢測儀 | 1臺 |
GPRS接收模塊 | 1臺 |
GPRS發送模塊 | 1臺 |
通訊器 | 1臺 |
RS232通訊線 | 2條 |
手機卡 | 2個(自購) |
包裝箱 | 1套 |
用戶手冊、保修手冊、合格證 | 1套 |
太陽能電池板、蓄電池 | 1套(選購) |
采用在線測試、非接觸測量、地線穿心通過、無需自檢、實時檢測、遠程監控。內置傳感器與電路板,完全密封,具有防雨淋、防水、防塵功能,確保野外、礦井下、室內等長時間在線檢測的高穩定性、高可靠性。
本系統適用于輸電線路桿塔接地;地下礦井設備接地;氣象防雷接地;石油化工接地;通訊接地;鐵路設施接地;建筑接地、電氣設備接地等等。
本系統為有線網絡型,由RS232、RS485總線、主通訊器(集中器)、監控軟件、電腦等組成,適合于近距離或礦井下接地電阻檢測,約1500米內在線監測。
