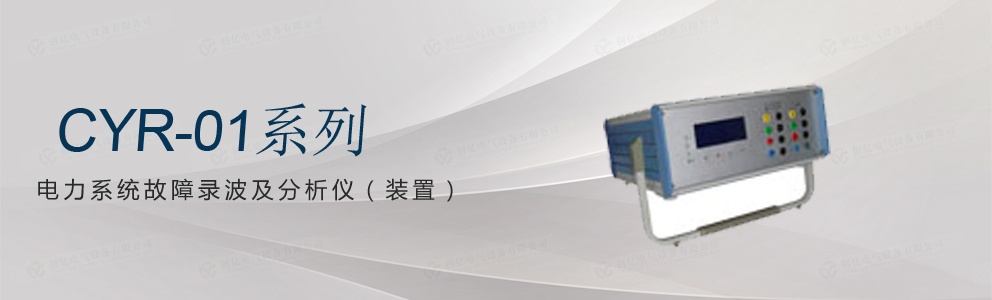

CYR-01 系列電力系統故障錄波及分析儀(裝置)已廣泛地應用于電力系統,是記錄發電機、變壓器、電力輸送線路、電站、電廠的瞬態、穩態模擬量與事件量信息,監視電力系統運行,保存試驗數據,記錄和捕捉故障信息,為研究電網運行方式及評價保護裝置性能提供依據的重要儀器。它可廣泛應用于各種電壓等級輸變電線路、變壓器和保護等輸變電設備、發電機等發電設備的檢修、試驗、監測等電力系統中需要故障監測、波形和狀態記錄、分析的場合。
同時,CYR-01H也適用于石油、化工等需要對流量、溫度、液位、壓力等傳感器信號進行動態監測、記錄的領域。
項目 | CYR-01 系列電力故障錄波及分析裝置(屏柜) | CYR-O1H 便攜式錄波分析儀 |
輸入信號 |
模擬量32-96路; 事件量64-192路; 可以擴展至384路; 交流額定電壓:80V、130V、260V; 交流額定電流:1A、5A; 直流輸入通道:0-75mV、4-20mA、0-600V; |
模擬量8-16路; 事件量32路; 交流額定電壓:80V、130V、260V; 交流額定電流:1A、5A; 交、直流兩用輸入通道(AC/DC通用):、±100mA、±100A、±300mV、±600V; 或用戶定制。 |
采樣特性 |
1.瞬態記錄: 10KHz/ 5KHz/ 2.5Khz/ 1.25KHz可選; 2.觸發式穩態記錄: 50Hz; 3.連續式穩態記錄: 50Hz;不少于7天的歷史數據滾動刷新。 |
|
系統 | 嵌入式LINUX實時多任務操作系統,內存256M;120G硬盤可滾動存儲最新的1000次記錄。 | |
精度參數 |
16位A/D; 自動校準; 諧波分辨率≤99次; 開關事件分辨率≥0.1ms; 時鐘精度:內部時鐘精度:±1秒/天; 與GPS同步后時標精度:±100μs; |
|
50Hz; 25℃ 額定值電壓電流有效值、基波有效值:0.2%; 45-55Hz范圍內,25℃ 額定值電壓電流基波有效值:0.3%; 40-60Hz范圍內,25℃ 額定值電壓電流基波有效值:0.5%; |
||
試驗功能 |
發電機空載特性試驗; 發電機短路特性試驗; 勵磁機空載特性試驗; 滅磁特性試驗; 10%階躍試驗; 同期特性試驗; |
發電機空載特性試驗; 發電機短路特性試驗; 勵磁機空載特性試驗; 滅磁特性試驗; 10%階躍試驗; 同期特性試驗; 其它電氣量的測量、記錄試驗; |
記錄方式 | 瞬態記錄、連續式穩態記錄、觸發式穩態記錄 | |
數據傳輸格式 | IEC60255-24: 2001電器繼電器 第24部分:電力系統數據交換的一般格式。 | |
通訊 |
RJ45 10/100M以太網; RS232經過MODEM撥號 |
RJ45 10/100M以太網; 支持標準TCP/IP協議 |
起動方式 |
常規起動方式 計算量起動方式 模擬保護動作量起動錄波的方式 |
型號 | CYR-01H 8/32 | CYR-01H 12/32 | CYR-01H 16/32 | 客戶定制 |
標準配置 |
①8路(每組4通道)交直流兩用電流、電壓萬能輸入通道,每組可接入任意一個量程適配器; ②16路無源接點輸入(儀器內部提供24VDC); ③16路有源接點(24、110、220VDC可選)輸入; |
①8路(每組4通道)交直流兩用電流、電壓萬能輸入通道,每組可接入任意一個量程適配器; ②4路交流電壓輸入通道:130V,130V,130V,260V; ③16路無源接點輸入(儀器內部提供24VDC); ④16路有源接點(24、110、220VDC可選)輸入; |
①8路(每組4通道)交直流兩用電流、電壓萬能輸入通道,每組可接入任意一個量程適配器; ②4路交流電壓輸入通道: 130V,130V,130V,260V; ③4路交流電流輸入通道:額定值1A/5A可切換; ④16路無源接點輸入(儀器內部提供24VDC); ⑤16路有源接點(24、110、220VDC可選)輸入; |
在16個模擬輸入通道總量范圍內,依據客戶要求定制模擬輸入通道類型、量程的配置。 開關量輸入總量32路;16個一組可選擇有源、無源 |
標配量程適配器 |
①±150mA檔量程適配器 ②±20A檔量程適配器 ③±300mV檔量程適配器 ④±600V檔量程適配器 |
①±150mA檔量程適配器 ②±20A檔量程適配器 ③±300mV檔量程適配器 ④±600V檔量程適配器 |
①±150mA檔量程適配器 ②±20A檔量程適配器 ③±300mV檔量程適配器 ④±600V檔量程適配器 |
按客戶要求定制 |
可選配量程適配器 |
電流量程適配器:
|
