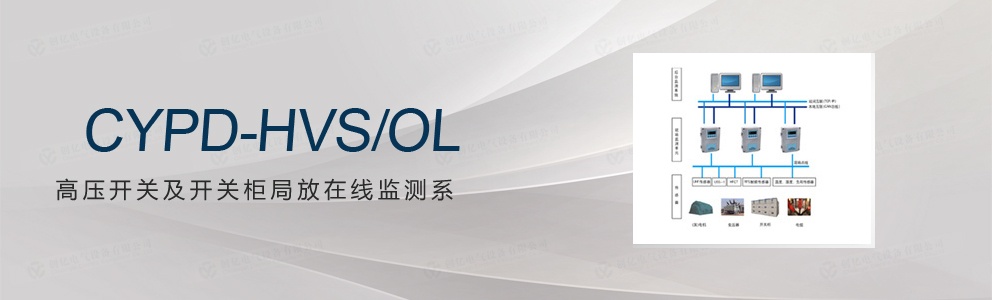

    CYPD-HVS/OL 高壓開關及開關柜局放在線監測系

    點擊:
    CYPD-HVS/OL 高壓開關及開關柜局放在線監測系

    創億提供的CYPD-HVS/OL 高壓開關及開關柜、電纜局放在線監測系統能夠長期運行,實時監測開關柜在運行過程中的局部放電情況,可以及時對其絕緣異常狀態和放電性故障做出預警,為其正常運行提供必要的指導數據,提高開關柜運行的可靠性、安全性和有效性。

    該系統的設計思路和實施方案與傳統局放在線監測完全不同,傳統局放在線監測系統將傳感器采集到的信號以模擬信號方式傳輸?shù)街骺厥?,然后在主控室?nèi)由控制柜內的計算機完成數據處理。而CYPD-HVS/OL 是安裝在被監測設備附近,并獨立完成放電信號采集、信號調理、A/D轉換、干擾處理、數據處理、數據保存、放電量顯示、超標報警等一系列工作。該監測儀配有CAN總線接口,可將多臺監測儀的數據通過一條通訊電纜傳輸?shù)?公里范圍內的監控計算機上,然后還可以通過調制解調器或Internet網實現“任何時間、任何地點”訪問監測數據從而了解開關柜運行狀態。

    該系統后臺監控管理軟件具有在線局放數據記錄、趨勢圖形顯示、圖形分析、放電波形的實時顯示、波形分析等功能。


    開關柜在線監測的重要性

    接影響供電系統的安全性。這些設備在運行中,由于不可避免地受到電、熱、機械和環境等各種因素的影響,其絕緣介質不斷劣化,使運行狀態不佳,甚至發生各種故障,引起局部乃至大面積停電,造成巨大的直接和間接經濟損失和社會影響。

    導致絕緣介質劣化的原因較多,如長時間的強電場產生的電離腐蝕,機械高頻振動造成的絕緣磨損,熱效應引起的介質老化分解以及絕緣受潮等。絕緣介質劣化,性能降低以至于絕緣擊穿有一個發展過程,這就使絕緣在線監測具有現實有效意義。

    • 抗干擾能力強,監測數據準確:該局放監測儀采用全密封多腔體屏蔽設計,具有極強的電磁兼容性和抗干擾能力;并配有獨特的天線門控抑制干擾信號技術,幾乎能完全去除空間電磁干擾,實現強干擾環境下局部放電在線監測。
    • 提供多種報警方式:當局放超標時,該監測儀及時通過CAN總線主動向上一級管理設備發出報警信號。同時監測儀內部的報警繼電器動作,輸出無源觸點信號,此時在監測儀的液晶顯示器上顯示出報警信息,同時后臺監控計算機通過手機網向指定的手機發送報警信息。
    • 設備管理方便:站內數臺監測設備可獨立運行,數據分別記錄,可通過數據通訊總線利用計算機對多臺設備統一管理,也可隨時增加監測裝置,由后臺計算機管理。
    • 存儲量大,數據備份方便:數據保存周期不小于10分鐘的情況下,可連續保存數據的時間不小于3個月。并且可隨時利用筆記本或計算機通過CAN總線或USB上載數據,進行數據備份。
    • 強大的后臺管理軟件:后臺管理軟件具備強大的局部放電趨勢分析功能。放電量、趨勢圖數據及報警事件連續記錄、自動保存,并可隨時查看分析,還可以隨時觀察實時波形。
    • 通過電話網、手機網實現異地數據傳輸,進行高壓電氣設備的遠程在線監測、運行分析。
    • 測量通道:2~32通道
    • 采樣精度:12Bit
    • 檢測靈敏度:50pC(電信號)
    • 測量范圍:50pC~10000nC(電信號)
    • 最大允許誤差:25%(電信號)
    • 監測頻帶:
      • A通道 10kHz~5MHz
      • B通道 10kHz~1MHz
    • 傳感器類型:HFCT、超聲、TEV、UHF傳感器
    • 產品通道轉換時間:最大不超過10秒
    • 建議記錄時段:建議每天監測不低于3次
    • 電源:單相、220V、50Hz、20W
    • 運行環境溫度:-10~50℃
