概述

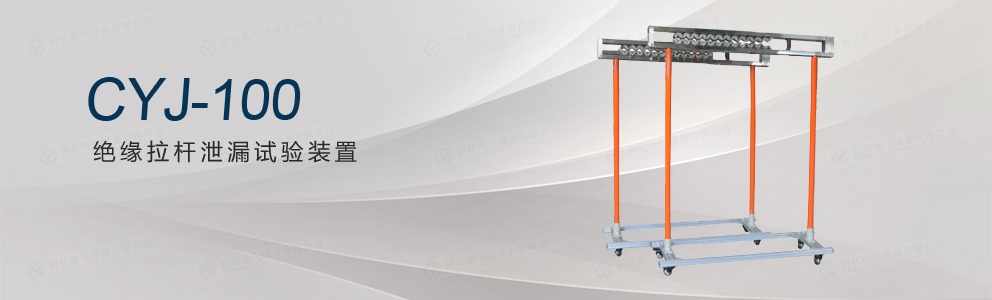

絕緣桿耐壓試驗電極裝置是依據中華人民共和國國家發展改革委員會發布的中華人民共和國電力行業標準DL/T976-2005《帶電作業工具、裝置和設備預防性試驗規程》的要求基礎上研制而成，產品各項指標均符合國標要求。試驗裝置采用鋁合金型材作為支撐底座，具有重量輕、強度高的特點；試驗電極采用304不銹鋼管，具有抗氧化、耐磨、導電率高等特性。
主要技術指標
環境溫度
-10℃-40℃
濕度
≤90%RH，不結露、儀器不閃爍
連續運行時間
可連續
規格
1200*720*1340
試驗工位
5工位
電極間隙
單節試驗：0-500mm，560-1000mm
重量
21
最高耐壓
110KV
使用說明
本裝置根據DL/T976-2005《帶電作業工具、裝置和設備預防性試驗規程》研制。
絕緣桿電氣性能
額定電壓（kV)
試驗長度
試驗電壓（kV)
耐壓時間
10
0.4
45
1
35
0.6
95
1
66
0.7
175
1
110
1.0
220
1
220
1.8
440
1
330
2.8
380
3
500
3.7
580
3
±500
3.2
565DC
3
在進行絕緣桿耐壓試驗時，需配合升壓裝置方可進行。試驗時按照上表規定的要求選擇相應的電極距離和試驗電壓。
操作方法
1、將被試絕緣桿平鋪在U型卡槽內，電極距離按上表的規定選擇。
2、按要求將高壓線和地線接到指定的接線端上，確認無誤后方可進行升壓。
3、根據絕緣梯的電壓等級升到上表規定的試驗電壓值，在規定的時間內試品沒有出現擊穿、閃絡現象，可以判斷試品合格。
主要事項
1、裝置使用必須可靠接地。
2、接線時請將高壓線與地之間保持一定距離
3、本裝置大部份材料由絕緣材料制成，請注意平時放置場所環境。保證裝置干燥。若有受潮，請晾干后再進行試驗。
4、若長時間未使用，重新啟用時，請對裝置進行清潔，同時保證裝置未被受潮，方可投入使用。
