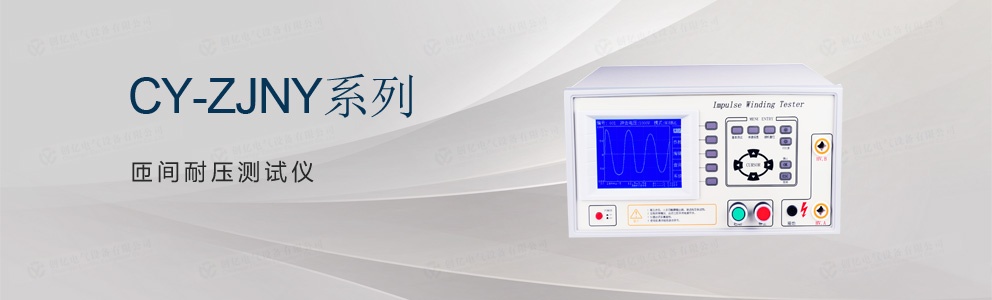

CY-ZJNY 系列匝間耐壓測試儀是高效的、非破壞性的對有線圈繞組的部件進行電氣試驗。其原理是對標準線圈繞組和被測試繞組施加相同的脈沖電壓,比較兩者的瞬態波形,以測試被測線圈的品質。瞬態波形也就是線圈內發生的衰減振蕩的波形,他可同時判斷該繞組的電感、品質因素、繞組的圈數差及匝間短路情況,在有鐵芯的情況下,還可以判斷其材質的差別等。在施加高壓脈沖的情況下,電暈放電的發生還可以對絕緣不良進行判斷。總之,標志線圈品質的各個要素,可以在極短時間內檢查完成。
本廠生產的CY-ZJNY 系列匝間耐壓測試儀,采用專利技術的高穩定性高壓沖擊電源,大幅提高了儀器測試準確度。儀器通過微型計算機技術把波形的各種參數量化處理,再用直觀的波形進行顯示和判斷,操作簡單,判斷準確,自動化程度高。該儀器體積小,重量輕,便于攜帶。
型 號 |
CY-ZJNY |
|
脈沖電壓范圍 |
500V~5KV |
|
脈沖電壓精度 |
±5%±25V |
|
脈沖電壓步進 |
100V |
|
最小測試電感量 |
20uH |
|
高壓源控制 |
開關電源由MCU控制 |
|
沖擊次數 |
單次EXT(含多次1~99次)、連續INT |
|
觸發方式 |
手控Manual、腳控Foot control、 |
|
檢測判斷模式 |
面積;面積差;電暈放電量;相位 |
|
重復精度 |
面積±1%;面積差±1% |
|
聲響方式 |
不合格聲響;合格聲響;靜音;混合聲響 |
|
存儲波形能力 |
100個波形及其參數 |
|
液晶顯示 |
分辨率:320×240;5.1英寸;藍底白字 |
|
功率 |
40W |
50W |
電源輸入 |
220VAC±10% 50Hz±5% |
|
重量 |
約6.5Kg |
約10Kg |
尺寸 |
395(W)×180(H)×353(D) |
|
環境條件 |
使用溫度:10℃——30℃;使用濕度:20%——80%RH |
|
存儲溫度: 5℃——40℃:存儲濕度: 5%——90%RH |
||
特殊功能及參數 |
按用戶要求定制 |
