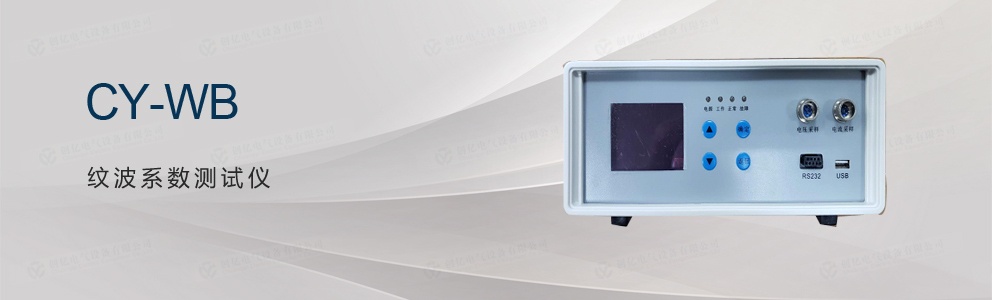

根據DL/T 724-2000《電力系統用蓄電池直流電源裝置運行與維護技術規程》及國家電網公司二00五年頒布的《國家電網公司十八項電網重大反事故措施》防止直流系統事故的明確規定及技術要求,都對直流電源裝置的穩壓精度、穩流精度及紋波系數等作了具體要求,所有這些規程、文件充分說明了我國電力運行管理部門對電力直流電源裝置的安全、穩定運行及其日常維護十分重視。電力運行實踐證明,隨著直流電源裝置運行時間的推移,特別是投運1-3年后,其技術指標都會發生偏移,普遍的問題是:充電機指標下降,造成穩壓精度、穩流精度及紋波系數超標、蓄電池容量下降。而目前國內的直流電源檢測設備的都不夠完善,使得現場檢修人員無法確認設備的指標是否滿足要求,也就無法解決以上出現的問題,直接威脅電網的安全運行。鑒于此,我公司結合電力生產實踐,率先研制成了一套紋波系數測試儀,具有精度高、性能穩定、操作便捷、體積小、重量輕等優點。機構上采用一體化設計。本產品廣泛應用于電力、通訊等行業,是直流電源裝置日常檢測維護的必備工具。
裝置MCU采用STM32系列,32位閃存微控制器基于突破性的ARM Cortex-M3 內核,升性能的同時又提高了代碼密度的 Thumb-2指令集,大幅度提高的中斷響應,而且所有新功能都同時具有業界最優的功耗水平。
裝置采用高精度電流傳感器作為信號采集單元,電壓采樣采用高精度的進口模數轉換芯片,計算準確。
裝置采用高精度電流傳感器作為信號采集單元,電壓采樣采用高精度的進口模數轉換芯片,計算準確。
該裝置在設計上采用一體化組合結構,體積小、重量輕、方便車載運輸、人員提攜及在各變電站移動檢測。
1、使用環境
環境溫度:-20℃~+50℃
相對濕度:≤95%
工作電源:AC220±15V 50Hz
2、技術指標
測試項目 范圍 分辨率 精度
直流電壓 0-300V 0.01V <0.1%
直流電流 ±200A 0.01A <1%
紋波峰值電壓 0-20V 0.01V <5%
紋波有效值電壓 0-10V 0.01V <2%
顯示分辨率:320×240
屏幕尺寸:2.8英寸TFT
電壓波形顯示時間:12S
電流波形顯示時間:12S
數據存儲:1000條
3、外形參數
總 質 量:2.5kg
外形尺寸:250mm*250mm*110mm
