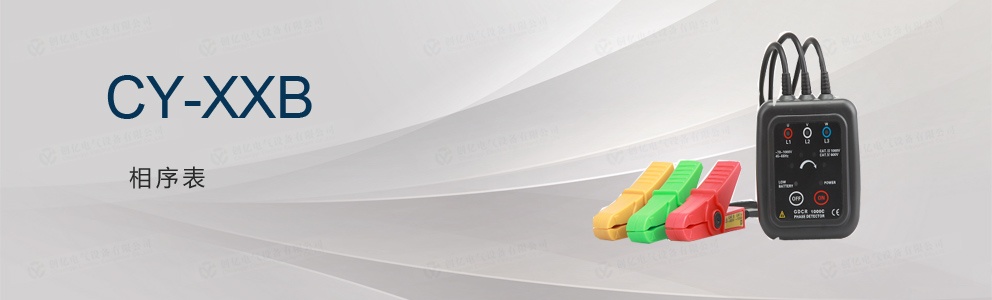

CY-XXB 相序表是傳統相序檢測方法的重大突破,傳統的相序檢測是必須將三相電線的接線柱剝開,將相序表的三個裸露夾子或測試針連接到裸露的3條火線上,而CY-XXB 相序表采用鉗形非接觸感應式測量,不用剝開電線,無需接觸高壓裸露火線,直接將三個超感應高絕緣鉗夾分別夾住三相火線的絕緣外皮即可檢測相序,同時聲光指示三相電源相序的正相或逆相狀態。儀表背面附有四顆強力磁鐵,可吸掛于配電箱上使用。
非接觸型檢相器同時具有活線檢查、簡易檢電、斷路查找、斷點定位、線路檢修等功能。
非接觸型檢相器檢測快捷、方便,顯示一目了然,大大提高了現場測試的安全性,切實保護了操作人員的人身安全,增長了生產力!是三相電源相序、電機檢測、線路檢修的安規儀器。
功 能 |
檢相(正相、逆相、缺相)、活線檢查、簡易檢電、斷點定位、線路檢修 |
電 源 |
DC3V 2節5號堿性干電池(LR6),連續使用時間約70小時 |
活電范圍 |
AC 70~1000V,45~65Hz (正弦波連續輸入) |
可鉗導線尺寸 |
外徑?1.6mm~?16mm或?10mm~?40mm(選型) |
LED顯示 |
【正相】4個檢相燈按順時針方向順次亮燈; 【逆相】4個檢相燈按逆時針方向順次亮燈; 【活電】電壓設定范圍內L1、L2、L3燈點燈; 【缺相】L1或L2或L3燈不亮; 【斷路】L1或L2或L3燈不亮。 |
蜂 鳴 |
【正相】?jī)x器發出間歇短鳴音; 【逆相】?jī)x器發出連續長鳴音。 |
電池檢查 |
開機后電源POWER指示燈亮;電量不足LOW BATTERY燈亮 |
磁 力 |
儀表背面附有四顆磁鐵,吸掛于配電箱上,可承受800g質量 |
自動關機 |
開機約5分鐘后,儀表自動關機 |
儀表尺寸 |
寬高厚70mm×75mm×30mm |
鉗夾引線長 |
0.6m |
儀表質量 |
約200g(含電池) |
工作溫濕度 |
-10℃~55℃;80%rh以下 |
存儲溫濕度 |
-20℃~60℃;90%rh以下 |
測量最高電壓 |
AC 1000V |
絕緣強度 |
5.4kVrms |
最大額定功率 |
300mVA |
適合安規 |
EN61010-1:2001、EN61010-031:2002、污染等級2、CAT Ⅲ(600V)、瞬間過電壓6000V |
